2 番目のモデルのペアリング

次の手順では、ペダル ベースの Moldflow スタディと、構造アセンブリ内の対応するパーツとをペアリングします。

1. ([ホーム] > [情報のペアリング] > [パーツ マッピング])をクリックします。

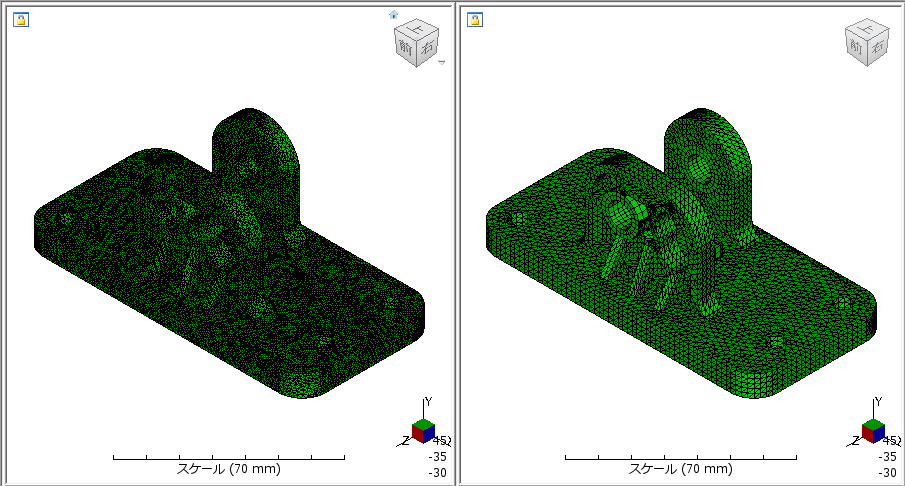

2. [パーツ マッピング]ダイアログ ボックスが表示されたら、base.sdy ファイルを探します。選択されると、ペダル ベースのジオメトリのプレビューが表示され、適切な部品が選択されていることを確認するために使用できます。[続行]をクリックします。
3. 新しいスタディ ファイルを選択した後、[構成のマッピング]ダイアログ ボックスに構造アセンブリのプレビューが表示されます。pedal_base ボディを選択し、[OK]をクリックします。

4. [パーツ マッピング]ダイアログ ボックスで[OK]をクリックします。
5. このパーツに .ws3 ファイルが関連付けられていないことが通知された場合は、[OK]をクリックします。
