モデルのペアリング

Moldflow シミュレーションを完了し、初期 ANSYS 入力ファイルを設定したので、Advanced Material Exchange とモデルのペアを組む準備ができました。

1. Advanced Material Exchange を開いた状態で、([学習と開始] > [情報のペアリング] > [パーツ マッピング])をクリックします。

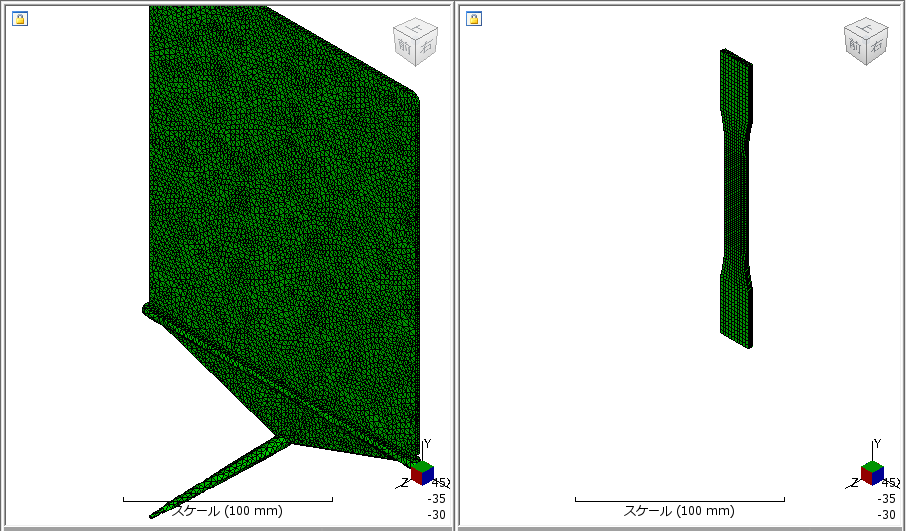

2. [パーツ マッピング]ダイアログ ボックスが表示されたら、plaque.sdy ファイルを探します。 選択されると、プラークのプレビューが表示され、適切な部品が選択されていることを確認するために使用できます。[続行]をクリックします。
3. coupon.cdb ファイルを見つけ、単位 [ミリメートル]を選択します。[OK]をクリックします。
