境界条件を適用する

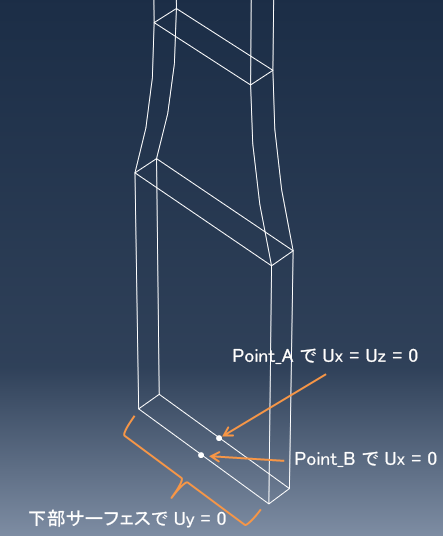

試験用断片の下部サーフェスを最小限に拘束し、剛体運動を防止する境界条件を作成します。

1. [Preprocessor] > [Loads] > [Define Loads] > [Apply] > [Structural] > [Displacement] > [On Nodes]を選択します。
2. グラフィックス ウィンドウで、試験用断片の下部サーフェスのすべての節点を選択し、[OK]をクリックします。ヒント: [ボックス選択]オプションを使用します。
3. 表示されるダイアログ ボックスで、[UY]の変位に 0 (ゼロ)を入力し、[OK]をクリックします。
4. 手順 1 を繰り返し、「ポイントA」を選択し、[UX]と[UZ]を 0 (ゼロ)に設定します。[OK]をクリックします。
5. 「ポイントB」を選択し、[UX]を 0 (ゼロ)に設定します。[OK]をクリックします。
