解析に入力ファイルを送信する

入力ファイルをコマンド プロンプトから解析に送信する準備ができました。

のインストール ファイルには、 のジョブの送信を簡素化するための Helius PFAansys-helius.batHelius PFA というバッチ ファイルが含まれています。このバッチ ファイルは、コンピュータの Helius PFA フォルダにある「bin」フォルダ内にあります。ここでは、このバッチ ファイルの使用方法を説明します。

  1. Autodesk Helius PFA コマンド シェルを開きます。
    • このコマンド シェルへのショートカットは、製品のインストール時にデスクトップにインストールされています。
    • ショートカットを削除した場合は、コマンド シェルは heliuscmd.exe という名前で、Helius PFA フォルダの「bin」フォルダ内にあります。
  2. 次のように入力して、フォルダを入力ファイルの場所に変更します。
    cd [directory address]

    3. たとえば、入力ファイルが "C:¥Test Folder"に格納されている場合は、次に示すように "cd C:¥Test Folder"と入力します。

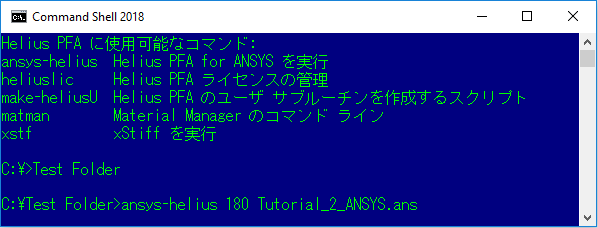

  3. 次のようにコマンドを入力してジョブを送信します。
    ansys-helius 180 Tutorial_2_ANSYS.ans

    4. 上記では、ansys-helius は、カスタム ANSYS の実行ファイルを使用してジョブを送信するバッチ ファイルを呼び出し、180 は ANSYS のバージョン(170、17.1、172 はその他の有効なオプション)で、Tutorial_2_ANSYS.ans は入力ファイル名です。

  4. 有限要素解析完了後に結果を確認する手順については、チュートリアル 1 の「結果を表示して解釈する」セクションを参照してください。
    • 結果ファイルを開くには、ANSYS APDL を開始し、Tutorial_2_ANSYS.db を開きます。次に、[General Postproc] > [Data & File Opts]をクリックし、Tutorial_2_ANSYS.rst を選択します。結果の最後のセットを読み取るには、[General Postproc] > [Read Results] > [Last Set]をクリックします。

      • 注: 11 よりも大きい SVAR を表示するには、パワー グラフィックスを /GRAPHICS, FULL コマンドを使用してオフにする必要があります。
親トピック: チュートリアル 2: Helius PFA で使用する ANSYS 入力ファイルを変更する
