境界条件を適用する

ビームの一方の端が固定された境界条件を作成します。

1. [Main Menu] > [Preprocessor] > [Loads] > [Define Loads] > [Apply] > [Structural] > [Displacement] > [On Areas]を選択します。

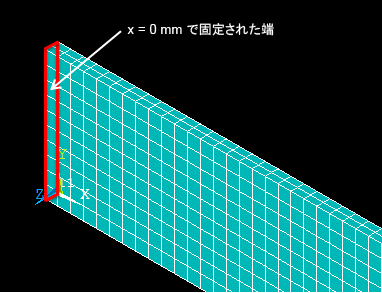

2. グラフィックス ウィンドウで、ダブル片持ちの端のサーフェスを選択し(下図を参照)、[Apply U,ROT on Areas]ダイアログ ボックスで[OK]をクリックします。
3. 表示されるダイアログで[ALL DOF]を選択し、変位値として 0 と入力して[OK]をクリックします。
