層材料を定義する

層断面の線形弾性材料を定義します。

Helius PFA の粘性材料は、標準の Helius PFA 材料(層ベース)と一緒に同じモデルで使用できます。実際、このツールの機能によって積層内(繊維/母材の損傷)と積層間(はく離)の両方が存在する解析の解を確実に収束できるため、これは主な利点の 1 つです。このチュートリアルの焦点は、Helius PFA の粘性機能の説明であるため、層材料応答は線形弾性とします(つまり、層における破損の発生は許可されません)。層ベースの破損機能の説明については、「チュートリアル 1」を参照してください。

線形弾性材料層材料の材料特性を、次に示します。この材料は、粘性断面ではなく、層断面を定義するために使用されます。

E = 1.0E+15 Pa

v = 0.25

1. この材料を作成するには、[Main Menu] > [Preprocessor] > [Material Props] > [Material Models]をクリックします。
2. 使用可能な材料モデルのリストから [Structural] > [Linear] > [Elastic] > [Isotropic]を選択します。

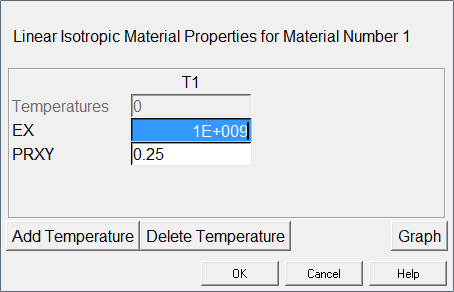

3. 上にリストされた特性を入力し、[OK]をクリックします。 [Define Material Model Behavior]ダイアログを閉じます。
   注: 寸法にはニュートンとミリメートルを使用しているので、1.0E+15 Pa は 1.0E+9 MPa として入力する必要があります。
