TOLERANCE[幾何公差] (コマンド)

公差記入枠に記入された幾何公差を作成します。

アクセス方法

ツール セット: [製図]タブ > [寸法記入]パネル > [幾何公差]

メニュー: [寸法] > [幾何公差]

概要

[幾何公差]ダイアログ ボックスが表示されます。

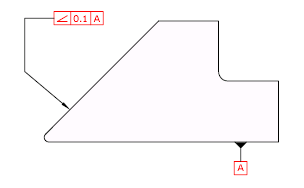

幾何公差は、形状、外形線、方向、位置、振れの公差を示します。公差記入枠は、TOLERANCE[幾何公差]、LEADER[引出線記入]、QLEADER[クイック引出線記入]コマンドを使用して引出線を付けて記入できます。
