概要 - 画層グループの機能強化(AutoCAD Mechanical Toolset)

指定した画層グループを選択表示および選択表示解除できるようになりました。また、画層の線種および線の太さを、対応する画層グループの線の太さと線種でオーバーライドできるようになりました。

この機能を実現するため、次のコマンドおよびシステム変数が追加されました。

新規コマンド

	コマンド	操作
検索	AMLGISO	選択したオブジェクトの画層グループを除く、画層グループをすべて非表示にしたりロックします。
検索	AMLGUNISO	AMLGUNISO コマンドでは、非表示にしたりロックした画層グループをすべて復元します。

新規システム変数

システム変数	操作
AMLGLTMODE	画層グループの線種を編集できるようにします。
AMLGLWMODE	画層グループの線の太さプロパティを編集できるようにします。

[画層グループ管理]および[Mechanical 画層管理]の拡張機能

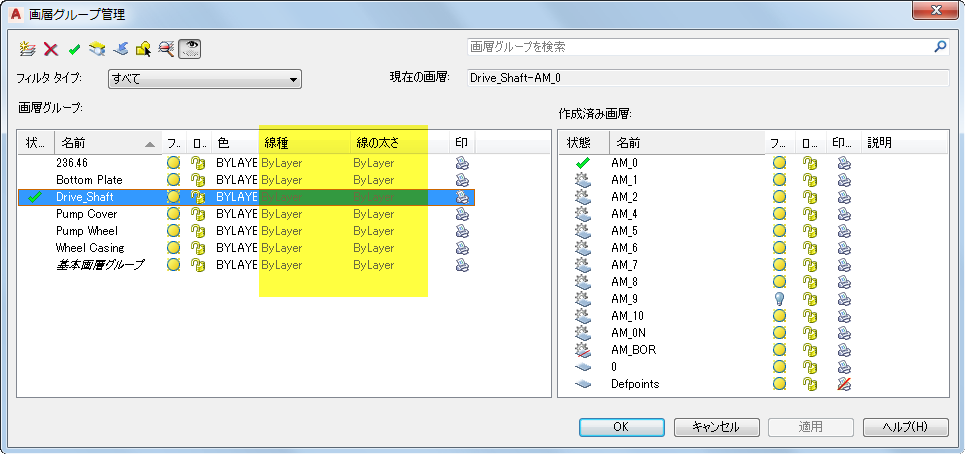

[画層グループ管理]では、画層グループの色の指定方法と同様の方法で、画層グループの線種と線の太さを指定できるようになりました。

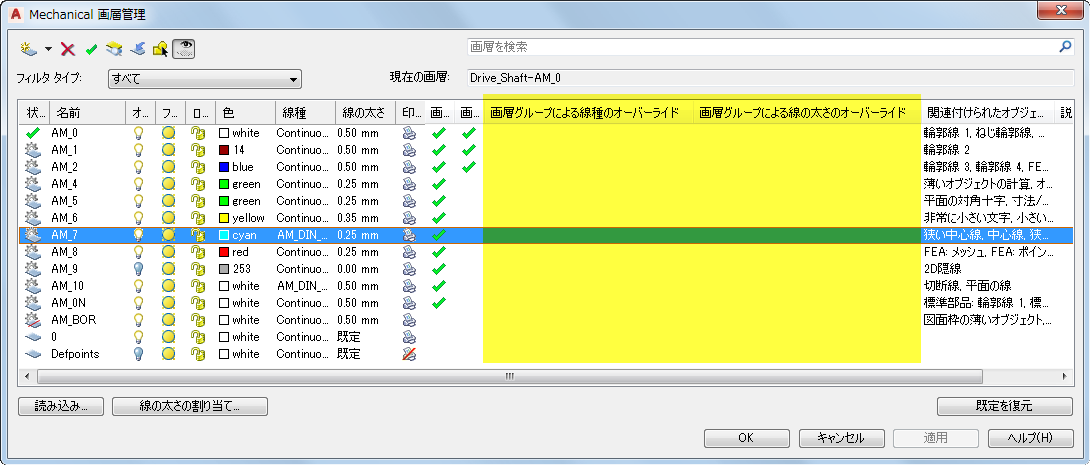

[Mechanical 画層管理]では、画層の線種と線の太さを、画層グループの線種と線の太さでオーバーライドできるようになりました。

リボンの拡張機能

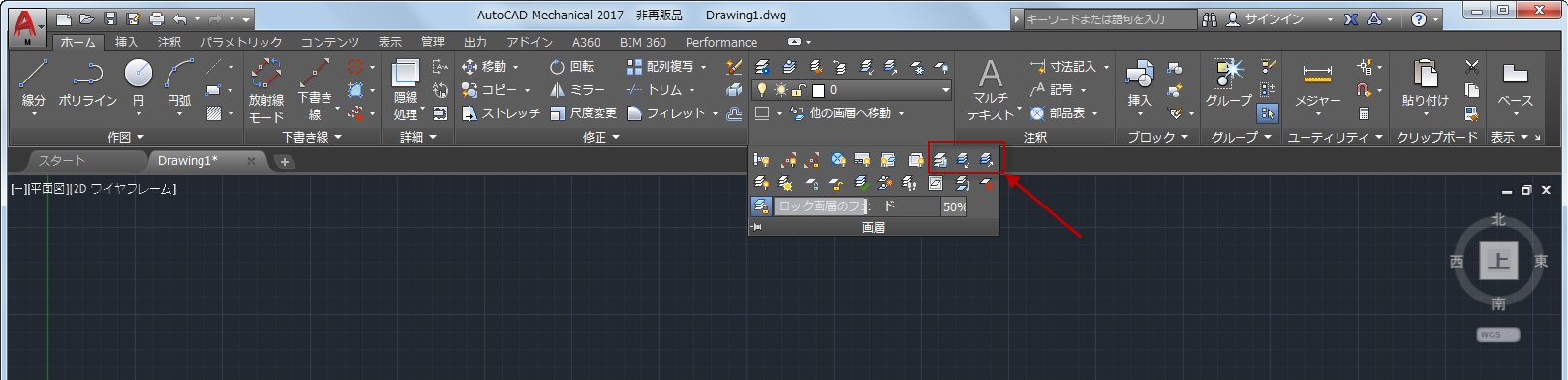

[ホーム]タブの[画層]パネルでは、[画層グループ管理]などの画層グループのツールや、AMLGISO コマンドおよび AMLGUNISO コマンドを使用できるようになりました。
