概要 - 横断ビューを作成する

平面線形を横切る横断抽出ラインを使用して横断ビューを作成し、現況地盤の横断を表示します。

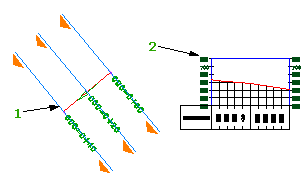

横断抽出ライン(1)は、横断ビュー(2)の作成前に作成しなければなりません。横断ビューには、現況地盤サーフェス横断、コリドー横断、およびパイプ横断を表示することができます。

各横断ビューは、線形にリンクしている必要があります。横断ビューには、新規または既存の横断が表示されます。横断を横断ビューに表示せずに作成することもできます。線形の横断ビューを作成すると、線形の横断の完全なリストが表示されます。横断ビューに含める横断を選択します。

EG(現況地盤)の横断ビューまたは複数の横断ビューを作成します。横断ビューの表示スタイルを変更して、ラベルおよび帯を追加できます。

注: [横断シートを作成]コマンドを使用する際の必要条件として、[複数の横断ビューを作成]コマンドを使用して製造品質の横断ビューを生成する必要があります。

チュートリアルの実習: 横断ビューを作成する
