横断オブジェクトを使用すると、線形を横切る横断抽出ラインに沿って、サーフェス、コリドー モデル、およびパイプ ネットワークを調べることができます。Autodesk Civil 3D では、それぞれの横断がオブジェクトです。
横断とは、横断抽出ラインの標高データが含まれるオブジェクトです。横断抽出ラインによって定義された垂直平面と交差するそれぞれのサーフェス、コリドー モデル、またはパイプ ネットワークが、横断オブジェクトになります。
横断抽出ラインは、指定した左右の距離まで線形を横切ります。通常、横断抽出ラインは、平面線形に沿って指定された測点に作成されます。
線形に沿って横断抽出ラインを作成すると、現況サーフェスまたは計画サーフェス、コリドー モデル、またはパイプ ネットワークの指定されたセットに対する横断オブジェクトも作成されます。それぞれの横断抽出ラインの既定のスタイルと横断抽出オブジェクトは、横断抽出ライン グループで指定されます。横断抽出ラインが作成された後に、その他の横断抽出オブジェクトが横断抽出ライン グループに追加されることがあります。図面に横断をプロットするには、個別の横断ビューを作成するか、複数の横断ビューを作成します。

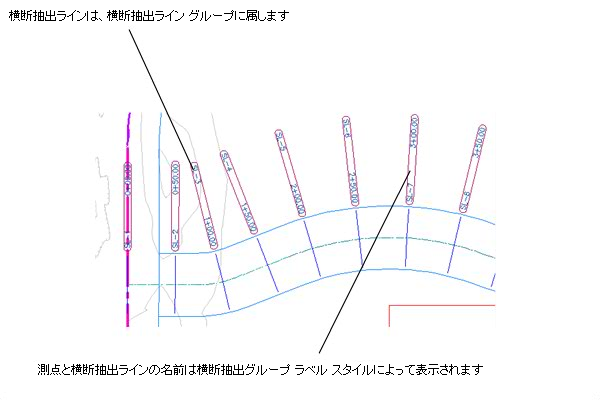

横断抽出ラインのグループ
線形や縦断と同様に、横断でもラベル セットを使用できます。ラベル セットを使うと、さまざまなタイプのラベルを保存し自由に適用することが可能になります。

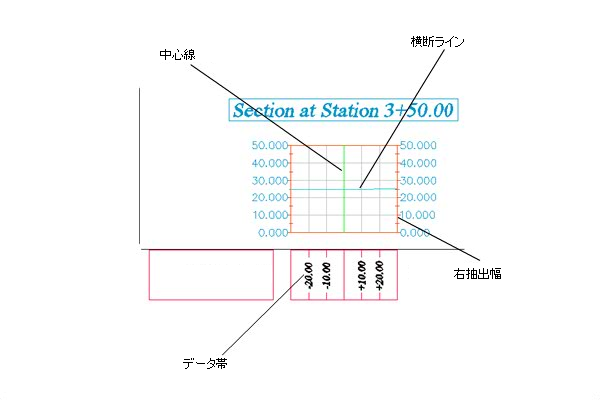

横断抽出ラインの横断ビュー
横断内のサーフェス
サーフェスが横断に含まれている場合、横断は次のコンポーネントで定義されます。
- 頂点または勾配変化点。ある勾配ラインが終わり、別のラインが始まる点
- 線分セグメント。2 つの勾配変化点間のサーフェスの勾配を詳しく知ることができる
たとえば、横断が TIN サーフェスから抽出された場合、勾配変化点は横断抽出ライン(によって定義された垂直平面)が TIN エッジと交差する場所で抽出されます。この 2 つの線分セグメント間の標高は直線的に補間され、直線と結合されます(これらの 2 点間の横断抽出ラインも直線であると仮定されます)。
横断内のコリドー
コリドーが横断に含まれている場合、コリドーは、コリドー アセンブリおよびサブアセンブリによって形成される閉じたシェイプと複数のレイヤによって表現されます。
横断内のパイプ ネットワーク
パイプ ネットワークが横断に含まれている場合、ネットワーク パーツは、パイプ スタイルおよび構造物スタイルで指定されているように表示されます。
