パーツ ビュー

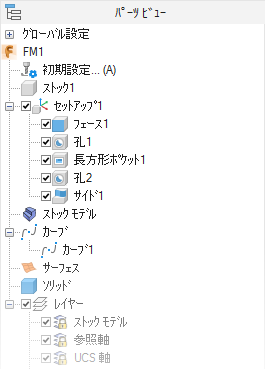

パーツ ビュー パネルは、パーツをツリー形式で表示します。各セットアップ以下に、そのセットアップに含まれるフィーチャーがリストされます。このビューから、フィーチャーの選択、表示、非表示、編集などを行います。

次の方法で、パーツ ビューを使用します。

• アイテムの横に表示されている をクリックしてビューを展開し、サブアイテムを表示します。 をクリックしてビューを折り畳み、サブアイテムを非表示にします。
• パーツ ビューでアイテム上にカーソルを配置すると、そのアイテムがグラフィック ウィンドウで緑で強調表示されます。この方法で、オーバーラップしているアイテムや、複雑なドキュメント内のアイテムを識別することができます。
• パーツ ビュー でアイテムの名前をクリックして、そのアイテムを選択します。選択されたフィーチャーは、グラフィック ウィンドウで赤く強調表示されます。
• アイテムを右クリックして、コンテキスト メニューからオプションを選択します。または、アイテムの横に表示されている をクリックします。
• フィーチャーの横にはチェック ボックスが表示されています。選択解除すると、そのフィーチャーは次回生成するツールパスから一時的に除外されます。
• パーツ ビュー には、図形データ以外のすべてのオブジェクトが表示されます。
• Shift + クリック と Ctrl + クリック を使用して、パーツ ビューで複数のアイテムを選択することができます。

アイコン	説明	備考
	ドキュメント	現在のドキュメントの名前です。コンテキスト メニューを使用して、現在のドキュメントに すべてのフィーチャーを含める ことができます。また、現在のドキュメントから すべてのフィーチャーを除外 することもできます。
	加工初期設定	ダブルクリックして 加工初期設定 ダイアログを表示し、加工のデフォルトを設定します。
	ストック	パーツ ビューでストックを選択すると、そのストックがグラフィック ウィンドウで赤く強調表示されます。ストックをダブルクリックして、ストック プロパティ ダイアログを表示します。コンテキスト メニューを使用して、ストックの表示と非表示を切り替えたり、ストックをビューの中心に配置したりすることができます。
	セットアップ	各セットアップ以下に、そのセットアップに含まれるフィーチャーが表示されます。
	フィーチャー	パーツ ビューでフィーチャーを選択すると、そのフィーチャーがグラフィック ウィンドウで赤く強調表示されます。
	パターン、または、グループ	フィーチャーのパターン、または、グループを表示します。パーツ ビューでパターン、または、グループを選択すると、そのパターンやグループがグラフィック ウィンドウで赤く強調表示されます。
	ストック モデル	ドキュメント内の ストック モデル が表示されます。コンテキスト メニューの ストック モデルを追加 から、ストック モデルを追加 ダイアログを開きます。
	刃物台	マルチ刃物台を用いる旋削加工ドキュメントの、刃物台が表示されます。刃物台の名前は、CNC ファイルで変更することができます。
	カーブ	ドキュメント内のカーブが表示されます。パーツ ビューでカーブを選択すると、そのカーブがグラフィック ウィンドウで赤く強調表示されます。
	サーフェス	パーツ ビューでサーフェスを選択すると、そのサーフェスがグラフィック ウィンドウで赤く強調表示されます。
	STL	FeatureCAM にインポートした STL ソリッド モデル ファイルが表示されます。パーツ ビューで STL を選択すると、そのソリッドがグラフィック ウィンドウで赤く強調表示されます。
	ソリッド	ドキュメント内のソリッドが表示されます。パーツ ビューでソリッドを選択すると、そのソリッドがグラフィック ウィンドウで赤く強調表示されます。
	レイヤー	ドキュメント内の レイヤー が表示されます。
