パーツのセットアップからグローバル座標系を作成

次の方法で、イケール上に配置したパーツのセットアップを使用して他のパーツのセットアップの位置を設定します。

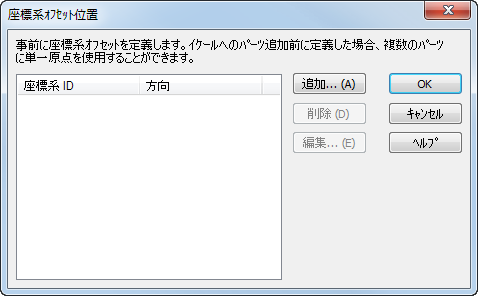

1. 次のいずれかの方法で、座標系オフセット位置 ダイアログを表示します。



   • ステップ パネルの 座標系 ID をクリック
   • イケール プロセス プラン ダイアログの 座標系 をクリック
2. 追加 をクリックします。座標系位置 ウィザードが表示されます。
3. イケール プロセス プランに追加済みのセットアップの原点に座標原点を作成 を選択して、次へ をクリックします。

   座標系セットアップを選択 ページが表示されます。

4. 使用する原点の含まれたセットアップを選択して、次へ をクリックします。

   座標系 ID ページが表示されます。

5. 1 つめのフェースに使用する 座標系 ID を入力します。この値は 1 つめのパーツを配置した際に設定されるため、通常、デフォルトを変更する必要はありません。
6. 各フェースの原点を同じ位置にする場合、各方向で同じ座標系 ID を使用 を選択します。
7. 各フェースに異なる原点を使用する場合、各方向で増加する座標系 ID を使用 を選択します。
8. 完了 をクリックします。

   グラフィック ウィンドウに、作成した座標系オフセットが表示されます。イケールの各フェースに アイコンが表示されます。

   座標系オフセット位置 ダイアログに、作成した座標系 ID が表示されます。

9. OK をクリックして、了解します。

   座標系 ID の下に、その座標系 ID を適用するフェースが表示されます。

10. OK をクリックして了解し、イケール プロセス プラン ダイアログを閉じます。
