円筒ストック ページを使用して、旋削加工と Turn/Mill でのシミュレーションを設定します。

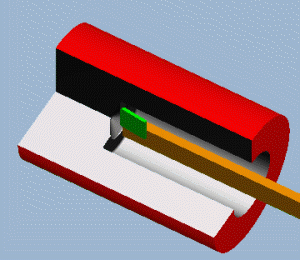

内径旋削加工 3/4 ビュー － 旋削セットアップでの内径加工を 3/4 ビューで表示します。
円筒トレランス － 値を小さくして、円筒ストックがより丸く、ファセットのない状態で表示されるようにします。
|
円筒トレランス を大きくした場合:
|
円筒トレランス を小さくした場合:
|
Turn/Mill 角度補間 － 加工中にパーツが回転する場合、パーツ サーフェス上のポイントの移動は、円状移動ではなく、小さな直線移動で近似されます。 この設定を使用して、直線移動と、パーツの実際の移動との、近似の精度を制御します。 複雑なパーツのシミュレーションでは、値を大きくしてシミュレーションにかかる時間を短縮します。 このトレランスは、ラップ トレランス と 直線化 プロパティにも影響されます。
チップ認識サイズ － 切り離された材料を切り粉(切り屑)として認識するサイズを指定します。この値より小さい材料は、シミュレーションには表示されません。 大きなストックを用いるパーツではこの値を小さくして、突っ切りした材料が非表示になってしまわないようにします。
Swiss
パーツ長さなどに基づいてバー クランプを移動 － Swiss 旋削加工ドキュメントで、必要に応じてバー クランプをストックに沿いに移動します。例えば、バー クランプの移動により、ガイド ブッシュからストックを長く露出させます。 このオプションが選択されていない場合、バー クランプはマシン デザイン ファイルでの指定の位置でシミュレーションされます。
ストックをバー クランプまで延長 － シミュレーション中に、ストック長さを延長して、バー クランプに到達できるようにします。
