- リボンで、[注釈]タブ
 [記号]パネル [2 等分中心線]の順にクリックします。
- グラフィックス ウィンドウで、間に 2 等分中心線を配置する 2 つの線分をクリックします。
注: 2 等分中心線を作成するために選択した線分の位置は、完全に合っていなければなりません。必要に応じて、対応するコンポーネントの位置を合わせるためにモデルの拘束を追加または変更し、図面ビューを更新します。
- 操作はアクティブなままなので、更に中心線を追加できます。操作を終了するには、[Esc]をクリックします。

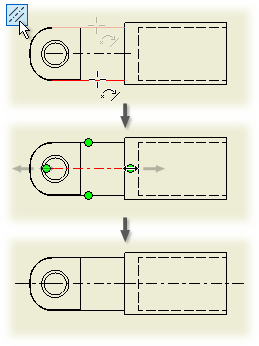

 2 等分中心線の作成方法を表示する
|
