将来の(新しい)バージョンの Inventor のパーツ ファイルを旧バージョンの Inventor で参照します。
お使いのバージョンの Inventor で Inventor ファイルをサポートするためには、最新のアップデートをインストールする必要があります。更新プログラムは、Autodesk デスクトップ アプリまたは https://manage.autodesk.com からダウンロードできます。サポートされなくなった旧バージョンの Inventor の更新プログラムは、今後は提供されません。
将来のバージョンのパーツ ファイルを配置するには
このワークフローでは、将来のバージョンのパーツ ファイルへの参照をアセンブリ ファイル内に作成します。
- アセンブリ ファイル内に将来のバージョンのパーツ ファイルを配置します: アセンブリ ファイル内で、リボンから[アセンブリ]タブ
[コンポーネント]パネル
[配置]の順にクリックします。

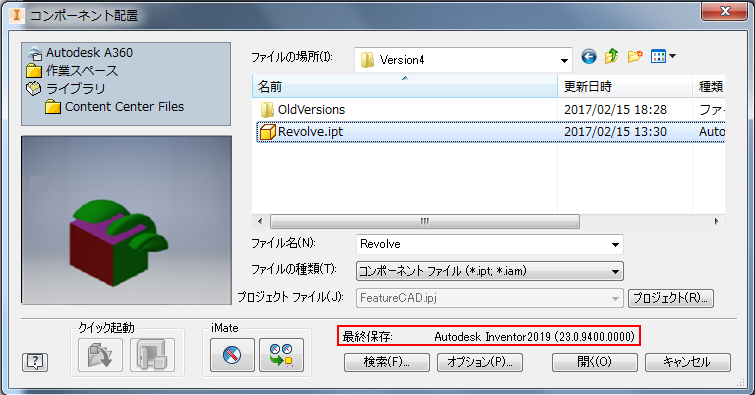

- 配置する将来のパーツ ファイル(.ipt)をブラウズして選択します。ファイルを最後に保存したときの Inventor のバージョンが表示されます。
- または、[オプション]をクリックして[ファイル オプション]ダイアログ ボックスを開き、[デザイン ビュー リプレゼンテーション]指定します。[OK]をクリックします。
- [コンポーネント配置]ダイアログ ボックスで、[開く]をクリックします。ソリッド ボディおよびサーフェス ボディが作成されます。
必要に応じて複数のインスタンスを配置できます。
結果ファイル

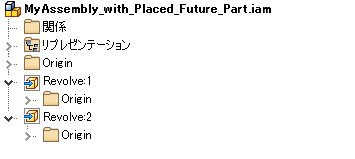

- ブラウザには、参照された将来のファイルが表示されます。
- ブラウザ ノードから、右クリック メニュー オプションの[リプレゼンテーション]の[編集]を使用して、配置した将来のファイルのリプレゼンテーションを変更することができます。
- ブラウザ ノードから、右クリック メニュー オプションの[コンポーネント] [すべて置換]を使用して、配置した将来のファイルを別のコンポーネントに置き換えることができます。コンポーネントを将来のファイルに置き換えることはできません。

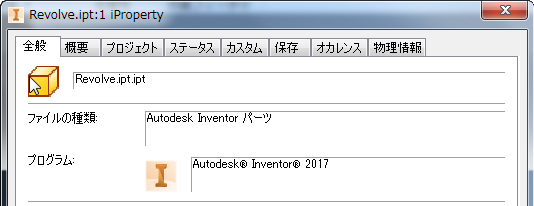

- 将来のパーツの iProperties が使用できます。
- 同じバージョンの Inventor であればどれでも、アセンブリ ファイルを保存して再び開くことができます。
将来のバージョンのパーツ ファイルを開くか派生するには
このワークフローでは、将来のバージョンの Inventor のパーツ ファイルへの参照をパーツ ファイル内に作成します。
- 次のいずれかの操作を行います。
- [ファイル]
[開く]を選択します。
- パーツ ファイル: リボンで、[管理]タブ
[挿入]パネル
[派生]
の順にクリックします。
- [ファイル]

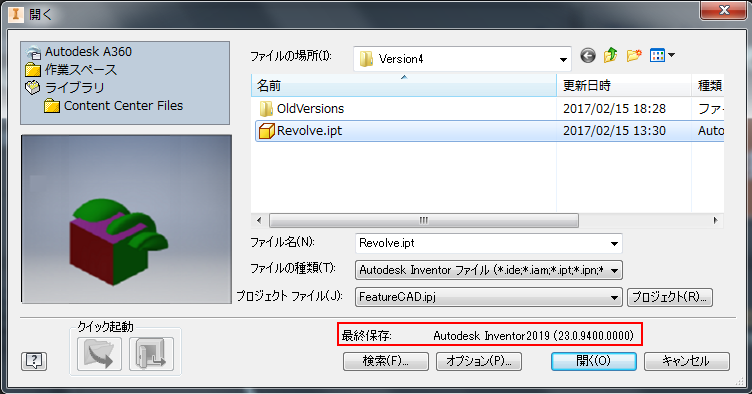

- 開こうとする将来のパーツ ファイル(.ipt)をブラウズして選択します。
- または、[オプション]をクリックして[ファイル オプション]ダイアログ ボックスを開き、[デザイン ビュー リプレゼンテーション]を指定して、[OK]をクリックします。
- [ファイルを開く]ダイアログ ボックスで、[開く]をクリックします。ソリッド ボディおよびサーフェス ボディが作成されます。
- [将来の派生パーツ]ダイアログ ボックスで、ソリッド ボディおよびサーフェス ボディを追加または除外することができます。
- [適用]をクリックして変更を保存します。
結果ファイル
- ブラウザには、参照された将来のファイルが表示されます。
- 派生パーツ フィーチャは編集が可能です。
- 同じバージョンの Inventor であればどれでも、パーツ ファイルを保存して再び開くことができます。
