DAG パス

DAG パスは、グラフ内で特定のノードまたはノードのインスタンスの場所を一意に識別するノードセットです。パスはグラフの系図を表します。グラフのルートノードから始まり、ルートノードの特定の子、この子の特定の子というように続き、パスで指定されるノードが含まれます。インスタンス化されたノードには、ルートノードからインスタンス化されたノードまで続く複数のパスがあり、それぞれのインスタンスに 1 つのパスがあります。Maya では、ルートノードで始まるパスのそれぞれのノードに名前を付け、縦線「|」で区切るという方法でパスを表示します。

DAG パスと API のワールド空間の操作

DAG パスはシェイプがシーンに挿入される方法を表すため、ワールド空間の操作を API で実行する場合、必ず DAG パスを使用する必要があることに注意してください。ノードの「MObject」ハンドルを取得して、そのノードのコンポーネントのワールド空間の位置を要求しても、API 操作はエラーになります。DAG パスがないと、ワールド空間のどこにオブジェクトが存在するかを Maya は認識できないためです。実際、インスタンス化されたオブジェクトの場合はこの要求に対する答えが複数存在することがあります。このような場合、DAG パスのみが、ノードの特定インスタンスを一意に識別します。ノードの MObject を返すメソッドを持つほとんどすべてのクラスには、DAG パスを返すメソッドも含まれているので、目的のノードの MDagPath ハンドルを取得できます。すべての MFn クラスは、MObject か MDagPath のどちらかで構築できます。MObject を使用すると、MFn クラスのメソッドを使用して実行した、すべてのワールド空間の操作はエラーになりますが、MDagPath を使用すると問題なく終了します。

パス表記にノードを追加または削除する

MDagPath クラスはパスの表記を構築します。ユーザはこの表記を調べて、変更できます。MDagPath は、ルートノードをスタックの最下部に配置したノードのスタックとしてパスを表現します。push() メソッドと pop() メソッドを使用して、パスのノードを表記に追加したり、削除したりすることができます。

注: これらのメソッドは、実際の DAG に対してノードの追加や削除を行うのではなく、MDagPath クラスで構築されたパス表記に対してのみこれを行います。比較演算子と代入演算子は、グラフ自体ではなく、MDagPath クラスで構築された表記に作用します。このため、あるパスを別のパスに代入してもグラフは修正されず、目的の MDagPath インスタンスの内容のみが修正されます。

包括的行列と排他的行列

パス中のノードは DAG 階層の別々のレベルに存在するので、パスの各ノードに累積したさまざまな変換が存在します。MDagPath クラスを使用すると、inclusiveMatrix() クラスと exclusiveMatrix() クラスを使用してこれらの変換を返すことができます。

「包括的行列」は、最終ノードを含む、DAG パスに存在する最終ノードまでの累積変換を表します。
「排他的行列」も同じ累積を表しますが、最終ノードの変換が含まれません。

たとえばパスが以下のように定義されているとします。

|RootTransform|Transform1|Transform2|Shape

Transform2 までの包括的行列は、RootTransform、Transform1、および Transform2 の累積です。排他的行列は、RootTransform および Transform1 だけの累積を含みます。

シェイプノードを DAG パスに追加する理由

Maya では、オブジェクトレベルで選択を行うと、実際に選択したシェイプの親ノードであるトランスフォームノードが選択されます。MGlobal::getActiveSelectionList() を使用して選択を調べると、呼び出し側に返される MDagPath は、このトランスフォームまでのパスのみを指定し、画面上で選択された実際のシェイプを指定しません。MDagPath には extendToShape() という便利なメソッドがあり、これを呼び出すと、最終変換の下のシェイプノードをパスに追加できます。

特定の MDagPath に適用できる有効な関数セットは、パスの最終ノードで決まります。最終ノードがトランスフォームノードである場合は、トランスフォームノード上で動作する関数セットを MDagPath インスタンスに適用できます。シェイプノードがパスの最終ノードである場合、MDagPath インスタンスに適用できる関数セットは、そのシェイプに作用する関数セットです。

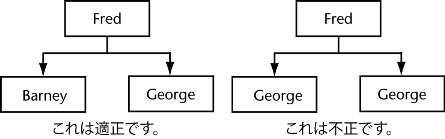

固有の名前
