反り拘束ダイアログ ボックス

このダイアログ ボックスにアクセスするには、反り解析を実行し、[サマリー]ペインの[反り]ページを選択して、反りの結果を選択します。

ヒント: このダイアログ ボックスには、 ([結果]タブ > [結果]パネル > [反り拘束])をクリックしてもアクセスできます。

このダイアログ ボックスの上部では、モデルの反りを定義するために使用する各点の X、Y、Z 座標を定義できます。

反りを表示する方法には、次の 2 つがあります。

アンカー平面

• [アンカー平面]オプションを使用すると、モデルの反りの計算に使用されるアンカー平面を定義するモデル上の 3 点を定義することができる。
  • 最初に定義した点はアンカー点になる。

    この点は、すべての方向 (X、Y、Z)に拘束されます。

  • 2 番目に定義した点は、(X)方向のみに移動できるように拘束されます。
  • 3 番目に定義した点は、 (X および Y)の両方向に移動できるように拘束されます。
  ヒント: アンカー平面アイコンのサイズを変更するには、Shift キーを押しながらマウスの左ボタンをクリックし、マウス ボタンを押したまま、カーソルを画面上下に移動します。また、アンカーを選択して移動先にドラッグすることもできます。

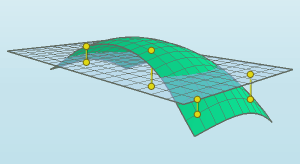

ベストフィット

• [ベスト フィット]オプションは参照点を使用します。 参照点は、次元のコンプライアンスを監視する必要のあるパーツ上の位置です。定義できる参照点の数に制限はありません。参照点の平均変位量を最小化することによって、ベスト フィット平面、およびパーツを基準にした平面の勾配を決定します。パーツの残りの部分の変位量の結果は、ベスト フィット平面を基準に解釈されます。

このダイアログの[最大基準変位量]セクションは[反りインジケータ]の結果に使用され、成形品の最大許容面外変位量値が指定されます。この情報は、モデルの別のリージョンにおいて反りのレベルを評価するために使用されます。

注: [変位量]の結果は[最大基準変位量]を必要としません。変位量の大きさは成形品の異なる領域の色によって定義されます。

ダイアログ ボックスの要素

アンカー平面	アンカー平面を用いて、指定の平面に対する成形品の変位量を測定します。
ベスト フィット	ベスト フィット手法は、変形ジオメトリの変位の合計が最も少なくなるような方向に向けられた平面に対する成形品の変位量を測定するために使用します。これは既定の方法です。参照点を選択すると、これらの点についてのみ、合計変位が最小化されます。
X、Y、Z 座標	モデルをクリックするか、X、Y、Z の座標値を入力して、成形品の変形の計算に使用する点をモデル上に指定します。
参照点のリスト	指定したすべての参照点のリストが含まれます。
追加	X、Y、Z 座標を参照点のリストに追加します。
削除	参照点のリストから選択した座標を削除します。
変更	選択した座標を変更します。
最大基準変位量	反り評価に使用する、最大許容面外変位量値を指定します。
既定値に戻す	最大基準変位量を既定値に戻します。
