ほとんどのリアクティブ成形プロセスのプリコンディショニング解析で計算される結果は、プリコンディショニング完了時の平均温度と硬化を示します。リアクティブ圧縮成形の場合、プリコンディショニング解析結果はプリコンディショニング段階中にどのように温度と硬化が変化するかを示します。
- 解析ログ(リアクティブ圧縮成形のみ)
-

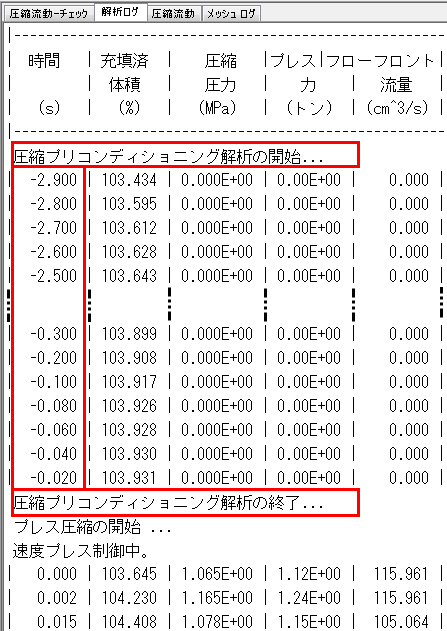

ログ ファイルでは、解析のプリコンディショニング段階は、- (遅延時間)から 0 までの負数で示されます。
図 1: 解析ログのプリコンディショニング解析結果を示すセクション
- 結果(リアクティブ圧縮成形のみ)
-
プリコンディショニング完了時の温度と硬化度を理解するには、温度結果およびノードでのコンバージョン結果の最初のステップを調査してください。プリコンディショニングの完了に対応する結果は、時間 = 0、またはこれに近い時点での結果です。
図 2: プリコンディショニング完了時の硬化度を示すセクション。ここで、裏側サーフェスの熱伝達係数は(a) 5,000、および(b) 500,000 に設定されていました。
