FourPlots

レポートに 4 つの異なる結果プロットを追加するには、FourPlots コマンドを使用します。

FourPlots コマンドの形式は、次のとおりです。

FourPlots, <Plot Name>, <Orientation>, <Plot Name2>, <Orientation2>, <Plot Name3>, <Orientation3>, <Plot Name4>, <Orientation4>,

FourPlots, <ResultID>, <Orientation>, <Plot Name2>, <Orientation2>, <Plot Name3>, <Orientation3>, <Plot Name4>, <Orientation4>、など。

ただし <Orientation4> はオプションの引数です。自分で作成した保存されたビューを使用する場合は、方向の引数の前後に引用符を付けます。

Orientation 引数には、次を入力することができます。

• Left
• Right
• Top
• Bottom
• Front
• Back
• Frontleft
• Frontright
• Backleft
• Backright
• Isometric
• <保存されたビュー>
• Current

たとえば、次のようになります。

• FourPlots, "Fill time", TOP, "Pressure", Front, "Weld lines", Front, "Air traps", top

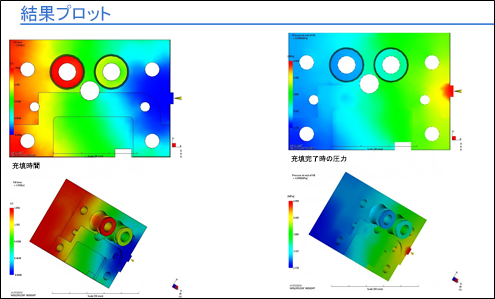

• FOURPLOTS, "Fill time", Front, "Fill time", isometric, "Pressure at end of fill", FRONT, "Pressure at end of fill", Isometric
• FourPlots,1540, TOP, "Pressure", Front, "Weld lines", Front, "Pressure at end of fill", top
