金型サーフェス ウィザードを使用して金型メッシュを作成する

[金型ブロック ウィザード]は、冷却解析の精度を向上させるために、モデルの周囲に立方形 CAD 金型または外側サーフェスをすばやくモデリングするツールです。

金型が必要になるのは冷却および冷却(FEM)解析の場合のみです。金型のメッシュ タイプは解析順序によって自動的に決まります。たとえば、解析順序に冷却(FEM)が含まれている場合は金型に 3D メッシュが使用されます。解析順序に冷却が含まれている場合は金型メッシュの作成に三角形が使用されます。

エッジ長は、パーツに接触している金型の内部と、粗いメッシュになっている可能性がある外部によって異なります。

金型メッシュの作成には 2 つの方法があります。

このツールを使用する場合、ジオメトリをインポートする必要はありません。

  1. 冷却または冷却(FEM)解析が含まれている[解析順序]を選択します。
  2. [金型サーフェス] ([形状]タブ > [作成]パネル > [金型サーフェス])をクリックします。または、[スタディ]パネルで[金型構成部品を作成]を右クリックするかダブルクリックし、[金型サーフェス ウィザード] (図 1 の 1 番)を選択することもできます。

    3. 図 1: スタディ パネル内の[金型構成部品を作成]オプション

  3. [金型サーフェス ウィザード]ダイアログ ボックスで、必要なパラメータを入力します。

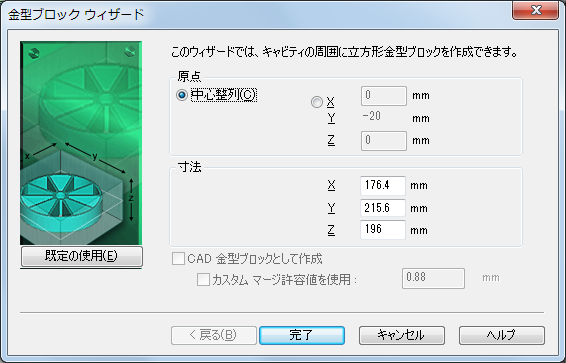

図 2: [金型サーフェス ウィザード]ダイアログ ボックス

[金型ブロック ウィザード]は、入力値から、必要な CAD 金型または金型サーフェスの寸法を決定します。CAD 金型を直接作成することを選択しない限り、ウィザードは立方形の各面のリージョンを作成し、それらのリージョンに金型表面のプロパティを割り当てた後、リージョンをメッシュ化します。金型サーフェスのリージョンと要素は別のレイヤーに割り当てられるため、表示とプロパティを制御できます。

ヒント: モデルが複雑で、多数の冷却管やフィード システムがある場合は、メッシュを検証することをお勧めします。金型の内部を確かめ、接続が正しいことを確認します。
親トピック: 金型メッシュの準備
