アンカーは、変位量結果が反りの許容値にどのように関連しているのかを理解する目的で、よく使用されます。
アンカーは次の目的で使用します。
- スタディどうし、または変位量の派生(冷却差、収縮差、配向の影響、コーナー効果など)どうしで変位量結果を絶えず調べる。
- 変位量を許容値と比較する。
- アセンブリの状態を表す。
同じ成形品に複数のアンカーを設定して、成形品のさまざまな領域を調べることができます。

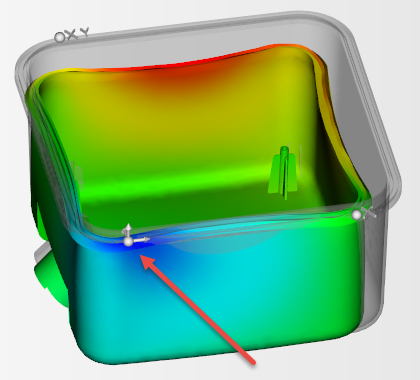

次の図では、タンクの縁で 3 つのアンカーを使用しています。1 つ目のアンカーは、矢印で示しているように設定されていて、アンカー システムの原点を定義しています。したがって、成形品は 1 つ目のアンカーに向かって収縮しているように見えます。
タンクの縁で使用されている 3 つのアンカー
