ファイバー長重量分布の結果

ファイバー長重量分布の結果は、長さによって重量付けされたファイバーの分布を示します。

この結果は、充填または充填+保圧解析が含まれている解析から指定されたノードで生成され、次のメッシュ タイプでサポートされています。

• Midplane
• Dual Domain
• 3D

注: 解析が適切に設定され、目的のノードが選択されていることを確認します。

ファイバー長重量分布の結果は次のときに生成されます。

• [繊維材料の場合は繊維配向解析]を実行するオプションがオンになっている
• 選択した材料が長繊維複合材料である
• [繊維破断の計算]オプションが[長さで決定]に設定されている

この結果の使用法

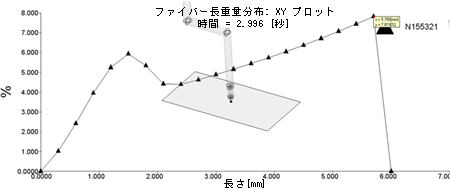

Midplane および Dual Domain モデルでは、肉厚方向の平均ファイバー長分布を示します。これは時系列の結果であるため、時間の経過に伴ったファイバー長の変化が示されます。

3D モデルでは、各ノードにおけるファイバー長分布を示します。この結果では、結果をプロットするノードを指定できます。このプロットは、最後のタイム ステップのみで表示されます。

ファイバー長重量分布の結果を表示に追加するには、([結果]タブ > [プロット]パネル > [新規プロット])をクリックします。[結果選択]タブで、利用可能な結果リストから[ファイバー長重量分布]を選択し、表示する[XY プロット]を選択します。
