パス プロット

パス プロットは、多数のノードの変位量を同時に表示する場合に使用します。

変位量結果はパス プロットとして表示することができます。パス プロットは、平面の平坦性やエッジの真直度を記録するのに役立ちます。

パス プロットを作成するには:

1. [結果]タブ > [プロット]パネル > [新規プロット] > [プロット]をクリックします。
2. 使用可能な結果のリストから目的の変位量結果を選択します。
3. プロットのタイプとして[パス プロット]を選択します。
4. [プロット プロパティ]をクリックし、[メッシュ表示]タブをクリックします。
5. ノードの位置をはっきりと表示するには、変形前のパーツの場合は[要素ライン]をクリックし、サーフェス表示の場合は[不透明]をクリックします。
6. [OK]をクリックします。
7. 必要に応じて画面移動やズームを実行し、選択するノードを表示します。
8. パス プロットの作成に使用するノードを選択します。
9. [結果]タブ > [プロパティ]パネル > [プロット プロパティ]をクリックします。
10. [パス プロット]タブをクリックし、[カラー プロットでオーバーレイ]をオンにします。
11. [メッシュ表示]タブをクリックします。
12. 変形前のパーツの場合は[オフ]をクリックし、サーフェス表示の場合は[透明]をクリックします。
13. パス プロットに関連するアンカーを表示します。

注: アンカーをパス プロットと一緒に使用する場合は、アンカーを使用するためのパス プロットでパス プロットをオーバーレイする必要があります。

注: 可能であれば、パス プロット内の最初のノード(アンカー平面に使用するノード)として選択します。また、アンカーを定義する他のノードを選択します(可能な場合)。アンカーとパス プロットで同じノードを使用すると、パス プロットのノードがその場所でゼロになります。

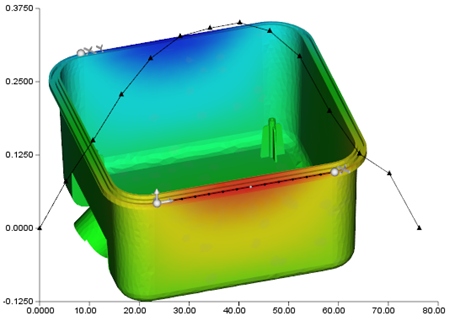

次の図では、成形品の一方のエッジ上にパス プロットがあり、エッジが Y 方向にどれだけ移動するかが分かります。パス プロット用に選択した最初と最後のノードは、アンカー平面の定義に使用する最初の 2 つのノードになります。アンカー ノードでの変位はゼロになり、パス プロットの解釈が容易になります。

Y 変位のパス プロット
