断面どうしをリンクするには

断面どうしをリンクするには

1. [断面化ツール]タブ [モード]パネル [平面] をクリックします。
2. [平面の設定]パネルの[Current Plane]ドロップダウン リストをクリックして必要な断面を有効にし、必要なすべての断面の横の電球アイコンをクリックします。

   電球アイコンが点灯している場合、その断面は有効になっており、[シーン ビュー]内のモデルを切断しています。

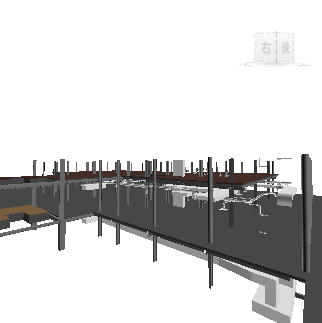

3. [平面の設定]パネルの[断面をリンク]をクリックします。有効な断面がすべてリンクされ、スライスが形成されます。
4. 移動ギズモが[シーン ビュー]に表示されていない場合は、[変換]パネルで、[移動] をクリックします。

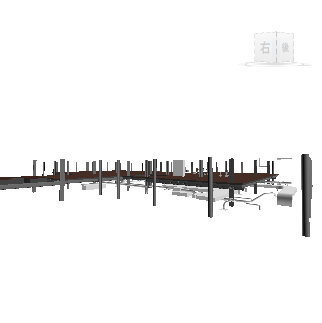

5. ギズモをドラッグし、現在の断面を移動します。すべての断面が一緒に移動するので、モデルを切断するスライスを効率的に作成できます。
6. 任意: [断面化ツール]タブ [保存]パネル [ビューポイントを保存] をクリックし、断面化されている現在のビューポイントを保存します。

注: [アニメーション]タブ [作成]パネル [記録] をクリックすると、スライスされたモデルを示すビューポイント アニメーションを作成できます。
