楕円の作成例

この例では、カーブ編集 タブを使用した楕円の作成方法を説明します。

1. [カーブ編集] タブ > [作成] パネル > [カーブ] > [楕円] をクリックします。これにより、カーソルに楕円が付随します。



2. 画面でクリック、または、ステータスバー の に座標を入力して楕円の中心を指定し、楕円 ダイアログを表示します。

   PowerMill が楕円を描きます。



   楕円は黄色で表示され、以下のアイテムも表示されます。

   • 長軸長さ、および、短軸長さ をグラフィックウィンドウで編集するための青色のハンドル
   • 各象限のポイント数、および、ロケーションを示すための青色のポイント
   • 中心の青色の円 － 楕円ロケーションの編集に使用
3. 以下のように、適切な値を入力します。
   1. 長軸長さ － 20
   2. 短軸長さ － 10
   3. 各セグメントのポイント － 20
   4. OK をクリックして楕円を作成します。



   OK をクリックし、編集不可のスプラインカーブを作成します。

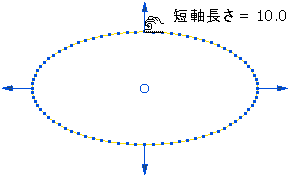

グラフィックウィンドウで、楕円を作成することもできます。例えば、短軸長さハンドルを選択すると、カーソルが に変化します。新規ポジションにドラッグし、長さを変更します。

中心ハンドルを選択すると、カーソルが に変化します。新規ポジションにドラッグし、楕円を移動することができます。
