ポジション ページを使用すると、スウォーフ仕上げ加工ストラテジーのツールパスの位置を決定できます。このページには、以下のオプションが表示されます。
基準ポジション － ツールパスポジションを設定します。

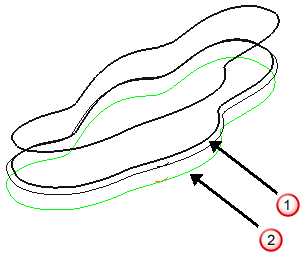

- 自動 － パーツ上に工具を投影します。スウォーフ加工が行われるサーフェスの下にサーフェスがない場合、ツールパスは当該領域に作成されません。
－ ツールパス
－ 上部パターン

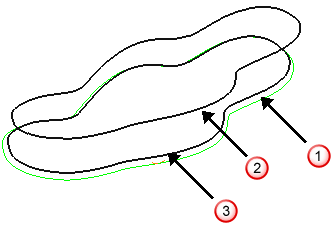

－ 下部パターン - 上部 － 上部パターン の高さで加工します。

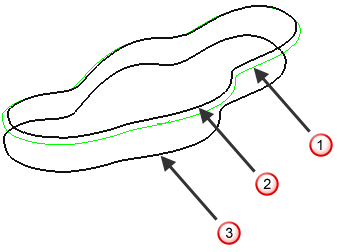

- 下部 － 下部パターン の高さで加工します。

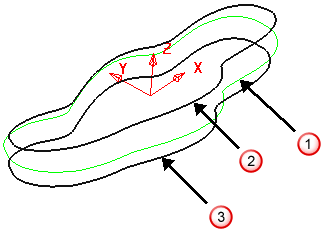

- 作業平面 － 作業平面の高さで加工します。
作業平面 － 基準ポジション を定義する作業平面を選択します。
高さを定義する作業平面

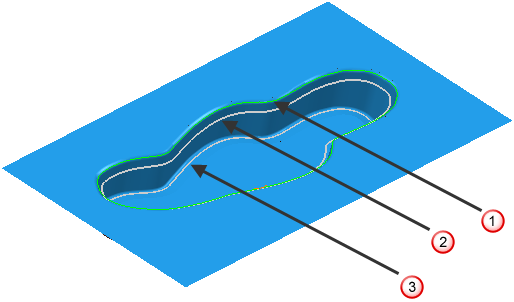

オフセット － オフセット値を入力します。PowerMill はこの値を使用し、基準ポジション で定義されたポジションから、工具軸沿いにツールパスの下限ポジションをオフセットします。
オフセット － 0
オフセット － 10
