マシンとパーツの透明度を制御する

この例では、マシンの透明度を変更する方法について説明します。

1. エクスプローラーで、マシン を右クリックしてコンテキスト メニューを表示します。
2. マシン インポート を選択します。
3. PowerMill サンプル フォルダーを参照して、fidiaK211.mtd を選択してインポートします。



4. fidiaK211 コンテキスト メニューから 設定 を選択します。これで、マシン 設定ダイアログが表示されます。

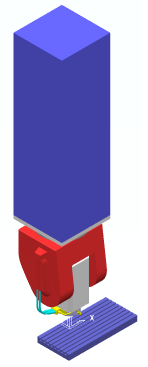

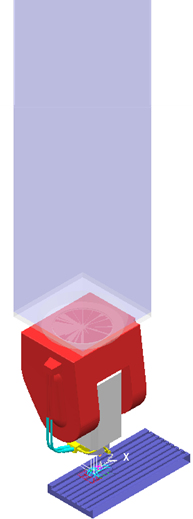

5. 個別のマシン パーツの透明度を増加するには、マシン 設定ダイアログでマシン パーツを選択し、透明度 スライダーを左に移動します。たとえば、次のように使用されます。
