工具 ダイアログ 制御ポイント タブでは、インサート先端半径中心に相対し、プログラムロケーション、および、工具のゲージポイントを定義します。
工具 ダイアログの表示方法
- [ホーム] タブ> [工具] パネル >[工具作成] をクリック
- 工具 コンテキストメニューから 工具作成 を選択

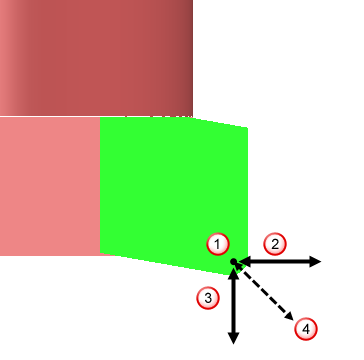

プログラムポイント － プログラムが行われるインサートのポイントポジションを手動指定します。このオプションが選択解除されると、プログラムポイントは工具ジオメトリから自動算出されます。
インサート先端半径中心
プログラムポイント X 成分
プログラムポイント Z 成分
プログラムポイント
X － プログラムポイントの X 成分を入力します。
Z － プログラムポイントの Z 成分を入力します。

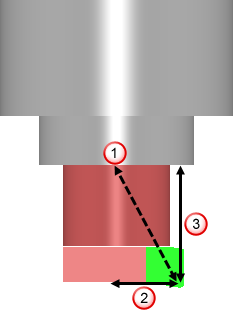

ゲージポイント － インサート先端中心を基準に、マシンへの工具ホルダー取付けポジションを手動で指定します。このオプションが選択解除されると、ゲージポイントは工具ジオメトリから自動算出されます。
ゲージポイント
ゲージポイント X 成分
ゲージポイント Z 成分
X － ゲージポイントの X 成分を入力します。
Z － ゲージポイントの Z 成分を入力します。
