パラメーターオフセット仕上げ加工 ページでは、2 本のカーブ間を加工します。このストラテジーは、2 本のカーブ間のルールド直線を取得し、パラメーターオフセットツールパスを作成します。

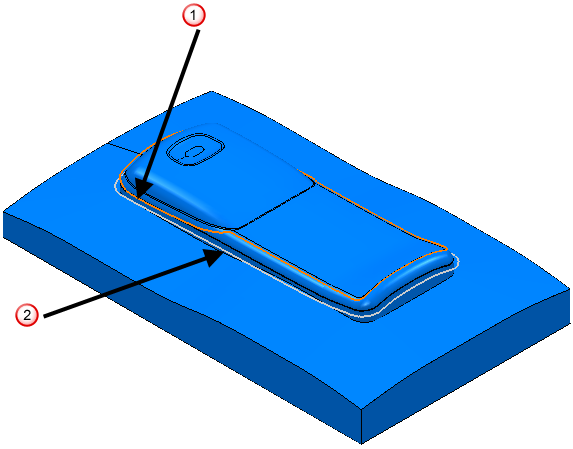

開始カーブ － ツールパスの始点を定義するパターンを選択します。
終了カーブ。
開始カーブ。
終了カーブ － ツールパスの終了を定義するパターンを選択します。
パターン選択 － パターン選択 リストの名前で選択するのではなく、グラフィック ウィンドウでパターンを選択します。
をクリックすると、エンティティ選択 タブが表示されます。 グラフィックウィンドウでパターンを選択し、エンティティ選択 タブを閉じます。これにより、パターン選択 項目にパターンが表示されます。
オフセット方向 － 2 本のカーブの接合方法を選択します。

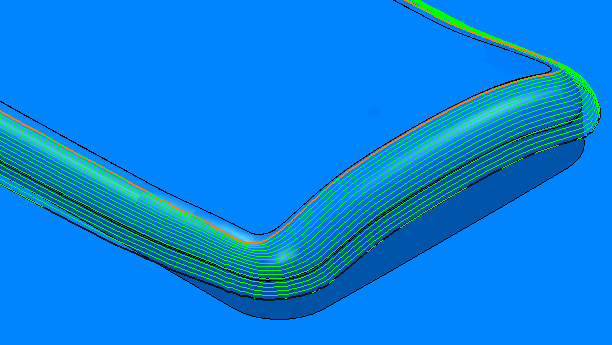

- 直交 － 開始カーブ上のポイントから、第 2 カーブ上のポイントへの移動を繰り返して加工します。

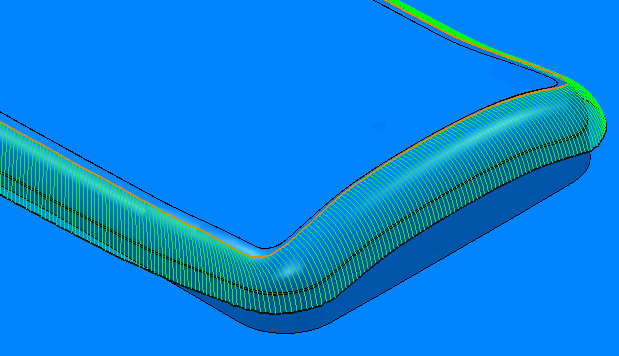

- 面沿い － オフセット ツールパスに類似しています。開始カーブから終了カーブに向かって、外向きの径方向で加工します。
トリム方法 － パターンによるツールパスのトリム方法を選択します。
- 先端ポジション － 工具の先端はパターンをたどります。
- コンタクト ポジション － 工具のコンタクト ポイントはパターンをたどります。
最大オフセット － オフセットの最大数を入力します。
トレランス － トレランスを入力し、ツールパスがモデルの輪郭をたどる精度を指定します。
加工方向 － 加工手法を選択します。
次から 加工方向 を選択します。
- ダウンカット － 可能な場合はダウンカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの左側になります。
- アップカット － 可能な場合、アップカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの右側になります。
- 任意方向 － ダウンカット、および、アップカットを使用し、ツールパスを作成します。これにより、工具リフト数、および、工具移動数が最少になります。
残し代 － パーツに残す素材量を入力します。 残し代
ボタンをクリックして、残し代 ボックスを 径方向残し代
軸方向残し代
に分割します。これらを使用して、径方向残し代 および 軸方向残し代 に個別の独立した値を指定します。直交パーツには 径方向残し代 と 軸方向残し代 の個別の値が役立ちます。結果を予測するのは難しくなりますが、傾斜側面パーツに個別の残し代を使用できます。
径方向残し代 － 工具への径方向オフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により垂直側面に素材が残されます。
軸方向残し代 － 工具軸方向のみで、工具へのオフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により水平面に素材が残されます。
コンポーネント残し代 － コンポーネント残し代 ダイアログを表示します。ここでは異なるサーフェスの残し代を指定できます。
最大ステップオーバー － 連続加工パス間の距離の上限リミットを設定します。
工具からステップオーバーコピー － アクティブ工具の 加工データ から、径方向切込みを読込みます。 径方向切込みは、工具軸に垂直に測定されます。
編集済み － 入力値を表示します。 この値を自動計算値に変更するには、 をクリックします。
が に変化します。
カスプ高さ － 最大カスプ高さを入力します。この値により、ステップオバーが指定されます。 PowerMill は 45
傾斜した平面の加工時に、現行工具を使用して加工トレランスのカスプ高さを指定するために、ステップオーバー値を計算します。これは、指定トレランスでカスプ高さが最大になる場合を示しています。

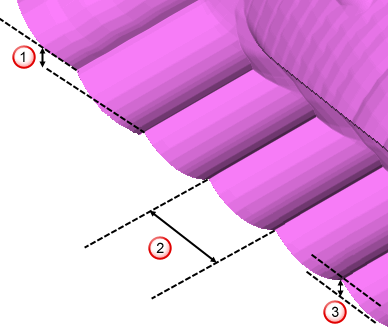

Z 方向削り込み量
ステップオーバー
カスプ高さ
プレビュー － ツールパスの作成に使用するパターンを表示します。
表示 － プレビューパターンを表示します。
