工具 ダイアログ ホルダー タブを使用し、工具のホルダー部を定義します。ツールパスは、工具ホルダー との接触を回避します。
工具 ダイアログの表示方法
- [ホーム] タブ> [工具] パネル >[工具作成] をクリック
- 工具 コンテキストメニューから 工具作成 を選択
工具の加工部分は黄色、非加工部分は緑色、工具ホルダーはピンク色で表示されます。
このタブには、以下のオプションが表示されます。
工具ホルダー読込み － トライアングルメッシュモデルから、工具ホルダーをインポートします。
工具ホルダークリアー － 工具ホルダーを削除します。
工具ホルダー保存 － ホルダーを保存します。 インサートは保存されません。
インサート勝手 － リストからオプションを選択し、インサートを配置するホルダーのサイドを指定します。
右勝手工具 － 工具インサートは、ホルダーの右側に配置されます。
左勝手工具 － 工具インサートは、ホルダーの左側に配置されます。
ホルダー形状 － リストからオプションを選択し、ホルダー形状を指定します。

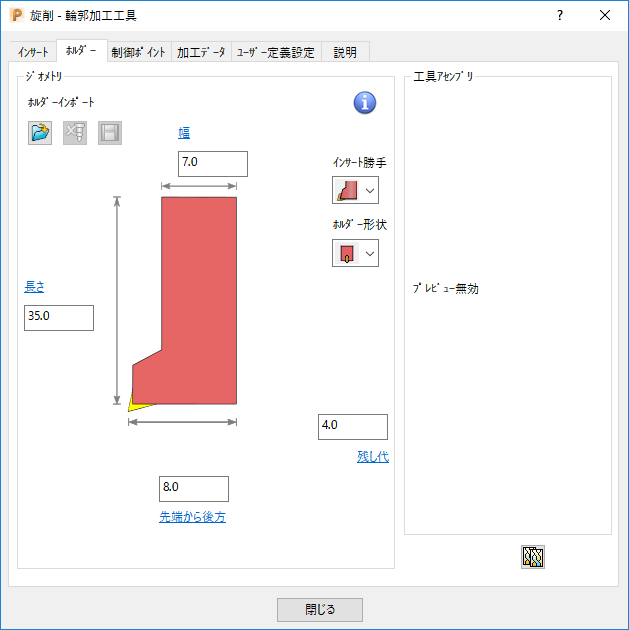

長方形ホルダー － 長方形ホルダーの寸法オプションを表示します。
- 幅 － ホルダーの幅を入力します。
- 長さ － ホルダーの長さを入力します。
- 先端から後方 － 値を入力し、インサートの加工先端から、ホルダーエッジの後方までの距離を指定します。
- 残し代 － ホルダーの残し代を入力します。

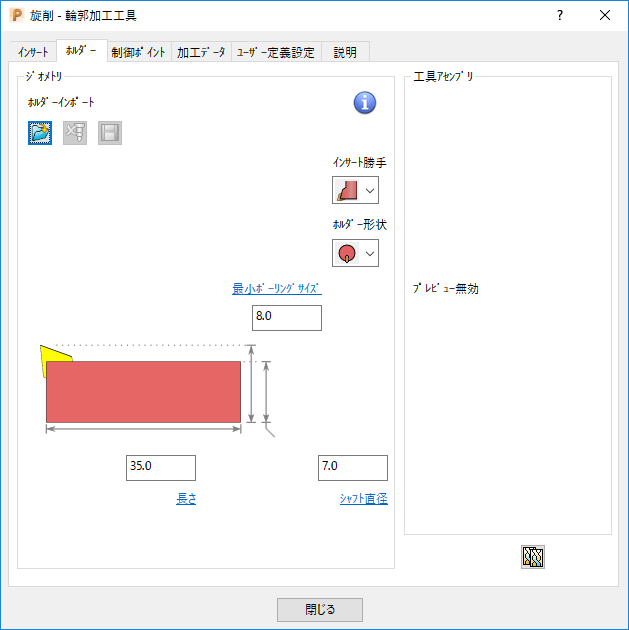

ボーリングバーホルダー － ボーリングバーホルダーの寸法オプションを表示します。
- 長さ － フィーチャーの長さを入力します。
- 最小ボーリング サイズ － 工具が進入する孔の最小直径を指定します。これは、ホルダー下部からインサートの加工先端間で測定されます。
- シャフト直径 － ホルダーの直径を入力します。
