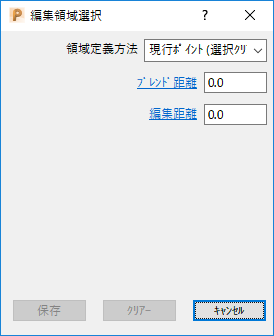

編集領域選択ダイアログ

編集領域選択 ダイアログを使用し、編集対象ツールパスの領域を指定します。

[ダイナミックマシン制御] タブ > [編集] パネル > [領域選択] をクリックし、ダイアログを表示します。

ダイアログに表示されるオプションは、領域定義方法 リストの選択により異なります。

共通オプション

• 領域定義方法 － ツールパス領域の選択方法を指定します。
  • 平面 － 指定平面の片側に配置するツールパスの領域を選択します。
  • バウンダリー － 指定バウンダリーの片側に配置するツールパスの領域を選択します。
  • ポリゴン － ユーザー定義ポリゴンの片側に配置するツールパスの領域を選択します。グラフィックウィンドウをクリックし、ポリゴンを描画します。
  • セグメント全体 － ツールパスのセグメント全体を選択します。
  • ポイント間 － 指定された 2 ポイント間のツールパスの領域を選択します。ツールパスをクリックし、ポイントを挿入します。
  • 現行ポイント（選択クリアー） － ツールパス上のポイントを選択します。
• ブレンド距離 － 値を入力し、工具軸が新規方向からオリジナルに変更する距離を指定します。これにより、工具軸の急転換によるモデルの傷を最小限に抑えます。
• サイド － 平面、ポリゴン、バウンダリーの選択対象サイドを指定します。
  • 内側 － 内側領域を選択します。
  • 外側 － 外側領域を保存します。
• 保存 － ツールパスの選択部を保存し、保存済みのツールパスの他の部分に追加します。
• クリアー － 保存済みの選択から、ツールパスの全部分を削除します。

独自のオプション

平面

• タイプ － トリム平面を指定します。
  • X 平面 － YZ 平面を指定します。グラフィックウィンドウからポイントを選択、または、ダイアログの ポイント セクションに X 座標を入力します。
  • Y 平面 － ZX 平面を指定します。グラフィックウィンドウからポイントを選択、または、ダイアログの ポイント セクションに Y 座標を入力します。
  • Z 平面 － XY 平面を指定します。グラフィック ウィンドウからポイントを選択、または、ダイアログの ポイント セクションに Z 座標を入力します。
  • 任意 － 平面への法線を定義するには、左マウスボタンを使用し、画面上で 2 ポイントを選択します。または、ダイアログのポイント、および、法線項目に XYZ 座標を入力します。
• ポイント － 値を入力し、平面の原点を指定します。
• 法線 － 平面の法線方向を表示します。

バウンダリー

• バウンダリー － ツールパスのトリムに使用するバウンダリーを選択します。
• 投影平面 － ツールパスのトリムが行われる平面を選択します。

現行ポイント（選択クリアー）

• 編集距離 － 値を入力し、工具軸編集を適用する一方の選択ポイントの距離を指定します。
