サーフェス仕上げ加工の例

この例では、exapmles ファイルの SurfaceFinishing.dgk を使用し、サーフェス 仕上げ加工と サーフェス投影 仕上げ加工の相違を比較します。

サーフェス仕上げ加工は、キャビティの単一サーフェスの加工時に有用です。

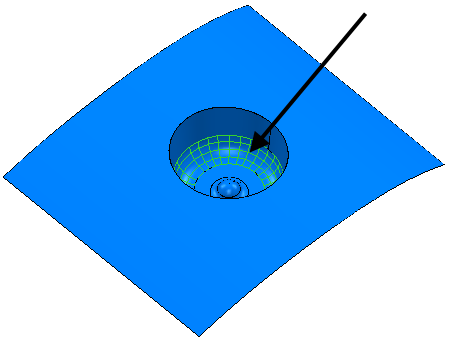

1. 加工対象サーフェスを選択します。



2. [ホーム] タブ > [ツールパス作成] パネル > [ツールパス] をクリックし、ストラテジー選択 ダイアログを表示します。
3. 仕上げ加工 カテゴリから サーフェス仕上げ加工 を選択します。

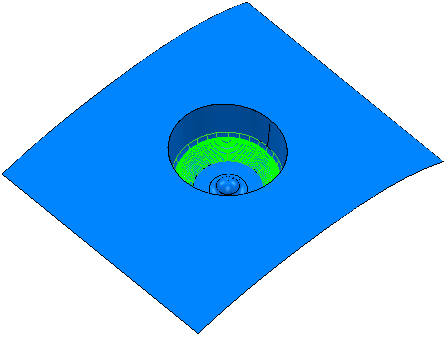

4. サーフェス仕上げ加工 ストラテジーダイアログの既定オプションを了解し、計算 をクリックします。

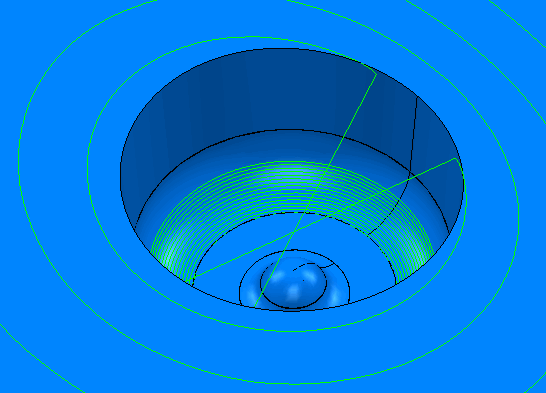

   拡大図

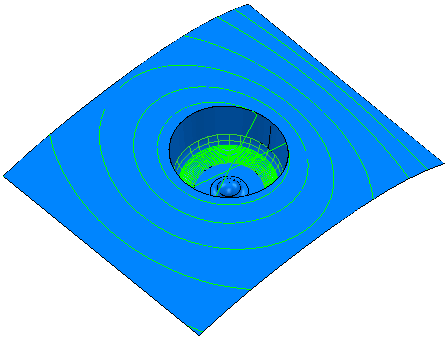

5. サーフェス投影仕上げ加工 ストラテジーの既定オプションを使用し、同一の作業を繰返します。

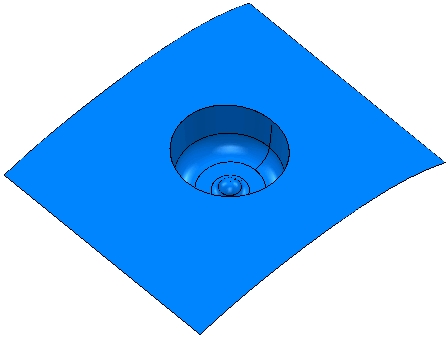

   リミットを変更し、上部サーフェスへのツールパスの作成を回避することができます。

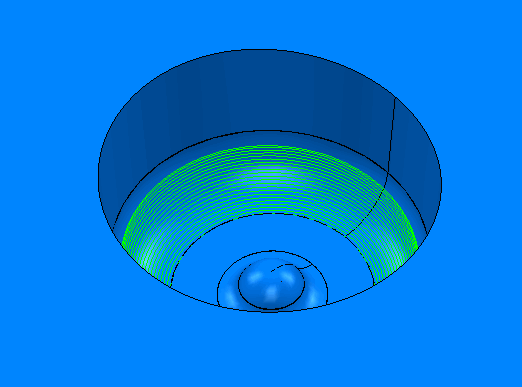

   次図のように拡大すると、既定値を使用した場合、サーフェス仕上げ加工 に比べて サーフェス投影仕上げ加工 の方が、加工される選択サーフェスの量が少ないことがわかります。
