孔交差の削除方法

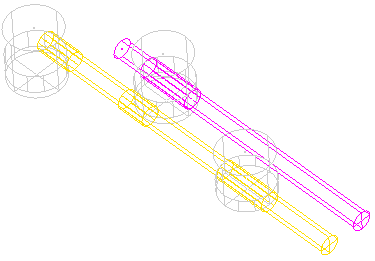

この例では、孔交差の削除方法を説明します。次図のモデルを使用します。

2 つの孔フィーチャー セットによる孔があります。1 つは 3 つの白色の孔で、もう 1 つは 2 つの赤紫色の孔 (現在アクティブ) です。

注: 孔フィーチャーセット コンテキストメニューから交差を作成するには、孔交差検出 を選択します。

1. 3 つの交差を持つ孔を選択します。



2. 個別の孔フィーチャーセットコンテキストメニューから 孔編集 を選択し、孔編集 ダイアログを表示します。

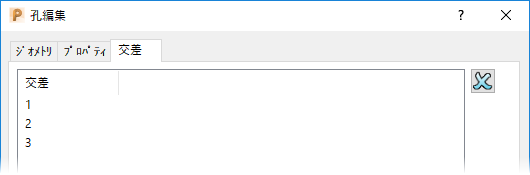

3. 交差 タブを選択します。



   これにより、選択された孔の 3 つの交差が表示されます。

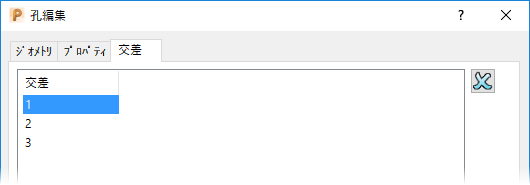

4. ダイアログの左側から、交差 1 を選択します。

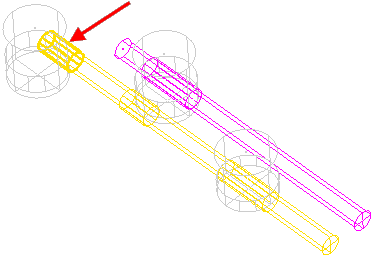

   これにより、選択交差が太いラインで表示されます。



5. 削除 をクリックし、交差を削除します。

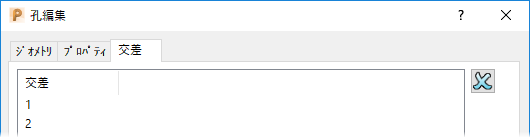

   交差 1 が削除され、残りの交差である 2 と 3 が、1 と 2 に変更されます。



   これにより、孔フィーチャーセットの当該交差が削除されます。

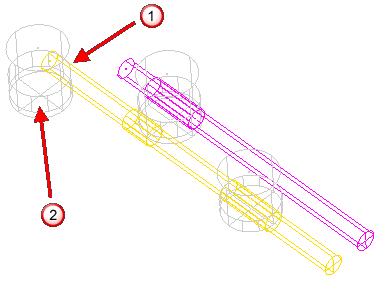

   削除対象交差

   他の孔との交差（ 削除対象外）
