ｽﾃｯﾌﾟ切削

ステップ加工 ページでは、段差を削減する中間ツールパススライスを作成します。同一のツールパスで同一の工具を使用し、大型の領域切削ツールパスに残された段差の削り残し加工を行います。

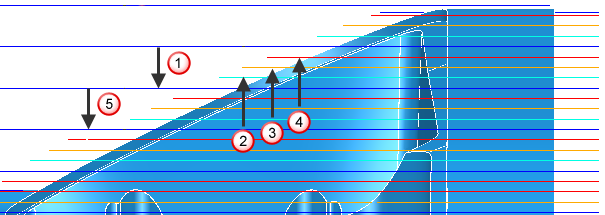

最初のパスは、メイン スライスです。

次のパスは、最も下のステップ切削スライスです。

その次のパスは、下から 2 番目のステップ切削スライスです。メイン スライスに達するまで上向きに続きます()。

次のメイン スライスです。

メイン スライスは、通常どおり、上から下に加工されます。 中間スライスは、下から上に加工されます。 これが可能なのは、加工の深さが常にメイン スライスの切込み(または、切込みピッチ) より小さいためです。 パスの数が最も少なく、各パスの切込みが最も大きくなるため、パーツを加工するにはこれが最も効率的な方法となります。

このページには、以下のオプションが表示されます。

ステップアップ － 中間加工レベル間の距離を入力します。 メイン スライスでは、材料の大半を除去します。中間スライスでは、メイン スライスを加工した後に残った段差を取り除きます。

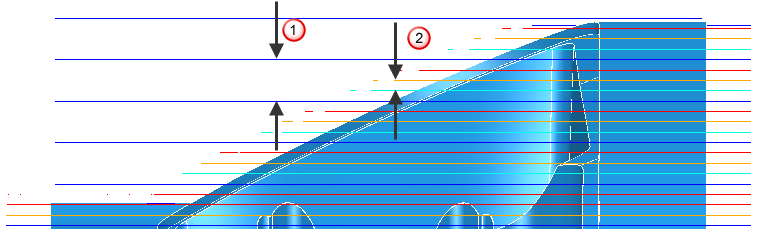

メインスライスの Z 方向削り込み量

中間スライスのステップ アップ

指定より厚い素材検出 － しきい値を入力します。PowerMill は、指定されたしきい値より薄い削り残し素材を無視します。この機能により、2 度目の加工が無駄になる極薄領域の削り残し加工を回避します。このような薄い領域は、以前のツールパスのカスプにより発生します。

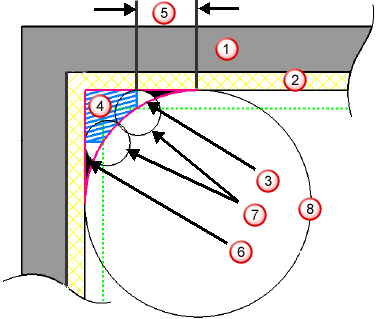

領域を拡張 － サーフェスに沿って、削り残し領域を指定の距離だけ拡張します。より厚い素材を検出 とともに使用して加工領域を厳密に制限し(例: コーナー)、それらの領域をわずかにオフセットすることで細部(例:コーナー上)が確実に加工されるようにします。 次の例では、領域拡張 オプションを使用して、削り残し領域 (青色斜線の領域) を増やし、未検出領域 (黒色の領域) を減らします。

モデル

厚さ

真の削り残し(ピンク)

検出された実際の削り残し(青い斜線の領域)

すべての削り残しを含めるために拡張しなければならない量

未検出の材料(黒)

工具

参照工具

定量削除 － 中間スライスの 送り速度 を増加させます。中間スライスの Z 方向削り込み量がメインスライスの Z 方向削り込み量より小さいため、工具負荷を保持しつつ、中間スライスの送り速度を増加することができます。切込みが徐々に小さくなるため、各中間スライスは増加送り速度を使用することができます。 PowerMill は、切込みに基づいて中間スライスの送り速度の増加を決定します。そのため、中間スライスの最大切込みが、メイン スライスの切込みの半分の場合は、送り速度は 2 倍になります。さまざまな送り速度の効果を確認するには、個別のツールパス メニューから 表示オプション > 送り表示 を選択します。

最速送り速度（%） － 送り / 速度 ダイアログで指定された基準送り速度の割合として、中間スライスの最速許容加工送り速度を入力します。この値は、100% より大きくなければなりません。300 と入力すると、中間スライスの加工送り速度は、基準加工送り速度の最高 3 倍の速さになります。

ステップ加工の最速送り速度（mm / min） － 中間スライスの最速許容送り速度を入力します。（基準加工送り速度 x %）

加工送り速度（mm / min） － 送り / 速度 ダイアログで指定された加工送り速度を表示します。この値を変更するには、 をクリックします。

送り/速度 － 送り/速度 ダイアログを表示します。
