フィーチャー面取り切削

フィーチャー面取り切削 ページでは、工具の軸方向、および、径方向の加工範囲を指定します。

軸方向

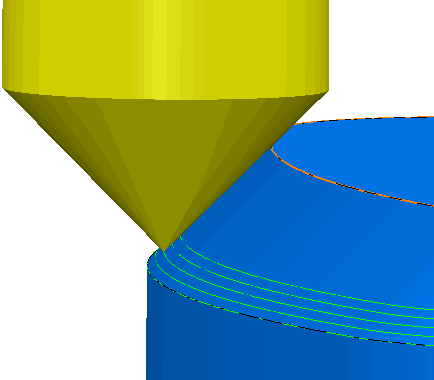

マルチカットは、軸方向沿いに作成されます。

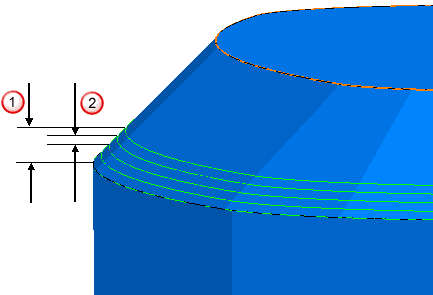

ブロック、面取りフィーチャー、加工数のいずれかに定義されるリミット

Z 方向削り込み量

範囲 － マルチパスのリミットの算出方法を選択します。

• 加工数 － 値を入力し、パス数を制限します。
• 面取り範囲 － 面取りの全長を加工します。
• ストック範囲 － 工具開始ポジションからブロック終点間の距離を加工します。

余剰深さ － ツールパス範囲内で、面取りの上側、および、下側の余剰距離を指定します。

注: このオプションは、範囲 から 面取り範囲 を選択した場合のみ有効になります。

Z 方向削り込み量 － 連続パス間の最大距離を入力します。

工具から Z 方向削り込み量コピー － アクティブ工具の 加工データ から、軸方向切込みを読込みます。 軸方向切込みは、工具軸沿いに測定されます。

注: 値を手動入力すると、ボタンが に変化します。

工具ポジション － 面取りに相対し、工具ポジションを選択します。

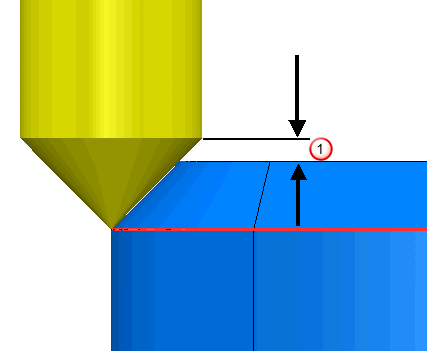

• 上部軸方向の深さ － 面取り上部の上で工具が延長する距離です。



  － 上部軸方向の深さ

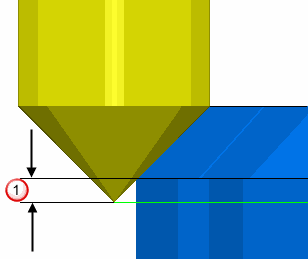

• 下部軸方向の深さ － 面取り底部より下で、工具が延長する距離を指定します。



  － 下部軸方向の深さ

• ゲージ直径 － 面取り上の工具コンタクトポイントにおける、有効工具直径を指定します。



  － ゲージ直径

注: これらのオプションは、範囲 から 加工数、または、ストック範囲 を選択した場合のみ有効になります。

径方向

マルチカットは、径方向沿いに作成されます。

ブロック、面取りフィーチャー、加工数のいずれかに定義されるリミット

ステップオーバー

範囲 － マルチパスのリミットの算出方法を選択します。

• 加工数 － 値を入力し、パス数を制限します。
• 面取り範囲 － 面取りの全幅を加工します。
• ストック範囲 － 工具開始ポジションからブロック終点間の距離を加工します。

余剰幅 － ツールパス範囲内で、面取り周囲の径方向の余剰距離を指定します。

注: このオプションは、範囲 から 面取り範囲 を選択した場合のみ有効になります。

ステップオーバー － 単一 Z 高さの連続領域切削パス間の距離を入力します。

工具からステップオーバーコピー － アクティブ工具の 加工データ から、径方向切込みを読込みます。 径方向切込みは、工具軸に垂直に測定されます。

注: 値を手動入力すると、ボタンが に変化します。

その他のオプション

トレランス － トレランスを入力し、ツールパスがフィーチャーをたどる精度を指定します。

加工方向 － 加工手法を選択します。

次から 加工方向 を選択します。

• ダウンカット － 可能な場合はダウンカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの左側になります。



• アップカット － 可能な場合、アップカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの右側になります。



• 任意方向 － ダウンカット、および、アップカットを使用し、ツールパスを作成します。これにより、工具リフト数、および、工具移動数が最少になります。

残し代 － パーツに残す素材量を入力します。 残し代 ボタンをクリックして、残し代 ボックスを 径方向残し代 軸方向残し代 に分割します。これらを使用して、径方向残し代 および 軸方向残し代 に個別の独立した値を指定します。直交パーツには 径方向残し代 と 軸方向残し代 の個別の値が役立ちます。結果を予測するのは難しくなりますが、傾斜側面パーツに個別の残し代を使用できます。

径方向残し代 － 工具への径方向オフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により垂直側面に素材が残されます。

軸方向残し代 － 工具軸方向のみで、工具へのオフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により水平面に素材が残されます。
