選択孔を塞ぐ方法

[孔フィーチャー セット] タブ > [孔] パネル > [塞ぐ] をクリックし、孔を塞ぐことができます。可能な限り、孔はモデルの残りの部分に一致するサーフェスで塞がれます。サーフェスがフィットしない場合、孔はベストフィット平面で塞がれます。ベストフィット平面は、わずかにサーフェスの内側になります。

この例では、examples フォルダーの 5axis_with_holes.dgk モデルを使用します。

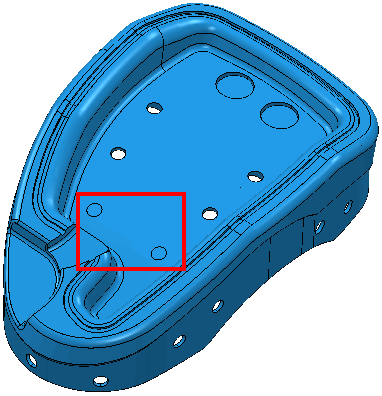

1. [ビュー] タブ > [ビュー] パネル > [軸方向] > [上面(Z)] をクリックし、モデル上部の孔をボックス選択します。



2. 孔フィーチャーセット メニューから 孔作成 を選択します。 孔作成 ダイアログを表示します。
3. 以下のように、孔作成 ダイアログを設定します。
   1. 作成元 から モデル を選択します。
   2. 軸で孔をグループ化 を選択します。
   3. 作成後に編集 を選択解除します。
   4. 適用 をクリックします。

   PowerMill が選択孔を認識し、複数の孔フィーチャー セットを作成します。



4. 孔フィーチャーセット 3 をアクティブにします。



5. 個別の孔フィーチャー セット コンテキスト メニューから [編集] > [孔を塞ぐ] を選択します。これにより、この孔フィーチャーセット内の 2 つの孔が塞がれます。

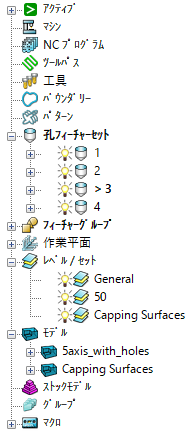

6. これにより、Capping Surfaces モデル、および、レベル が作成されます。



7. Capping Surfaces レベル のみを表示すると、キャップを確認することができます。
