外径ネジの作成方法

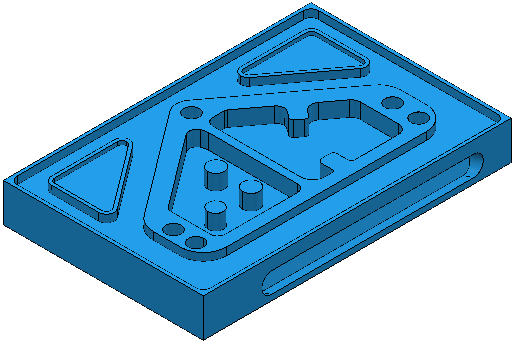

この例では、ボス上に外径ネジを作成する方法を説明します。examples フォルダーの 2DExample.dgk モデルを使用します。

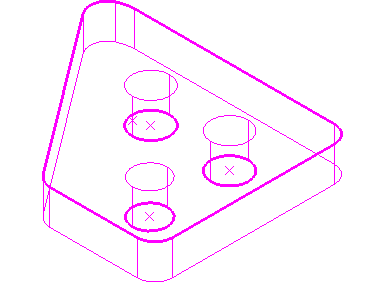

1. 3 つのボスを含むフィーチャーグループを作成します。

   これは、3 つのボスを持つ単一ポケットとして作成可能です。



2. ブロックを計算し、ネジ切り工具を作成します。
3. [ホーム] タブ > [ツールパス作成] パネル > [ツールパス] をクリックし、ストラテジー選択 ダイアログを表示します。
4. フィーチャー加工 タブから フィーチャー外径ネジ切り オプションを選択します。
5. 以下のように、フィーチャー外径ネジ切り ページを設定します。
   1. 深さタイプ から フィーチャー を選択します。
   2. クリアランス に 0 と入力します。
   3. 回転 に 3 と入力します。
   4. ピッチ に 2 と入力します。

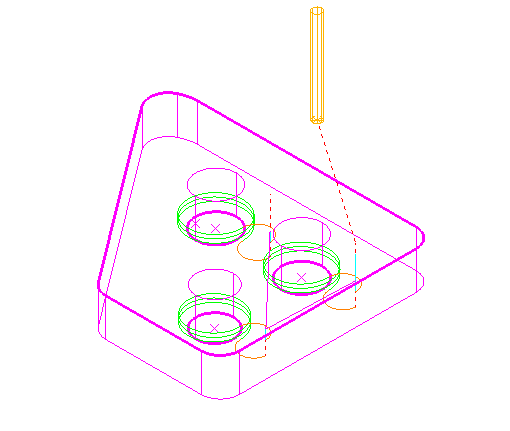

   5. 計算 をクリックします。

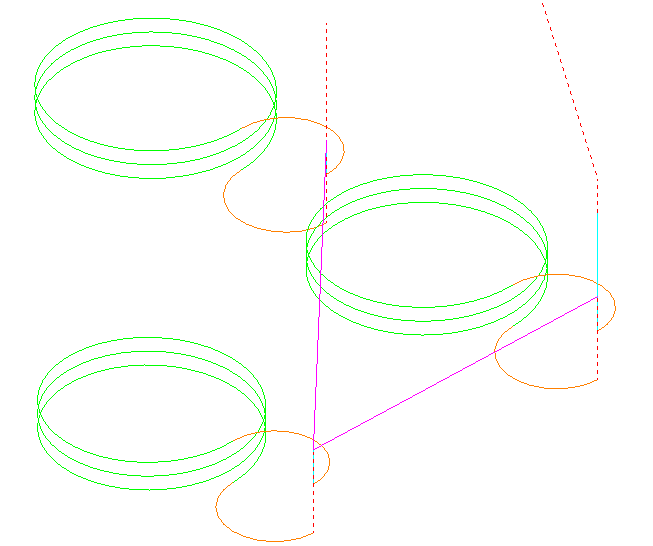

   拡大図
