ここでは、Vortex とステップ切削を併用して材料をスピーディに除去する方法について説明しています。
Vortex は工具の側面で加工するためソリッド カーバイド製の工具に適していますが、他の工具を使用することもできます。これらの工具は、比較的小さいステップオーバーで深く切込む際、最適に作用します。

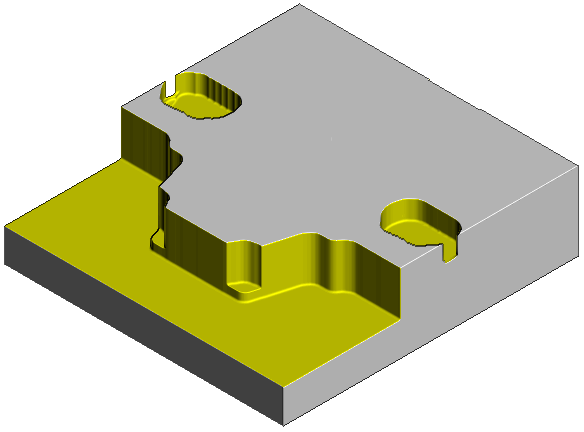

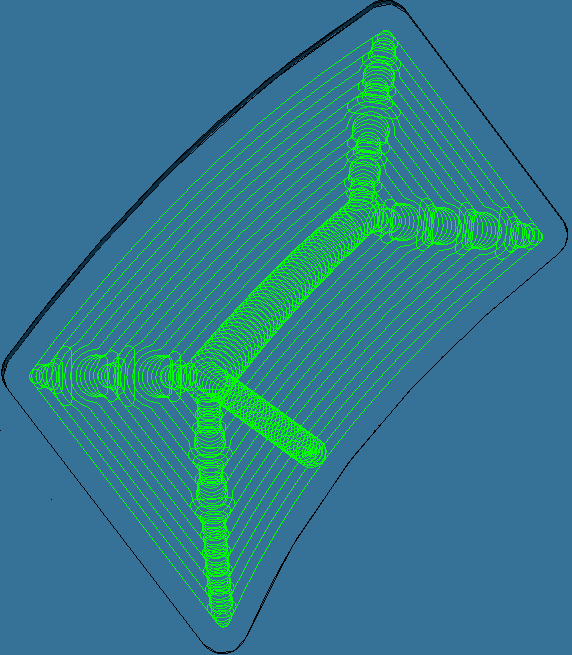

深い切込みを効果的に加工するには、工具エンゲージメント角度が指定の値を超過しないようにしなければなりません。これにより、工具負荷を抑えて幅全体で切削しないようにします。PowerMill は、トロコイド移動を用いて工具が最大エンゲージメント角度を超過しないようにします。
examples フォルダーの Mould_Core.dgk モデルを使用します。

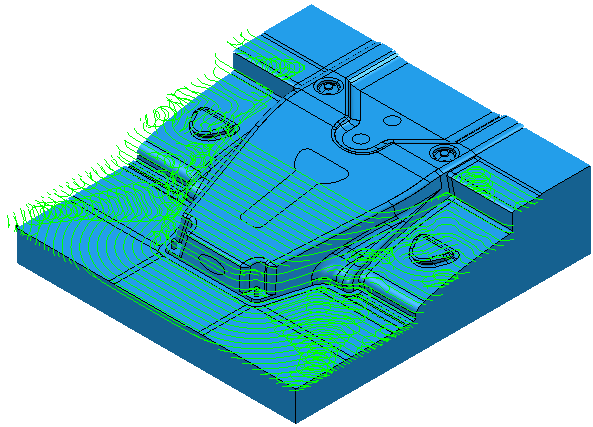

次では、ステップ切削を使用せずに作成した Vortex ツールパスを示しています。

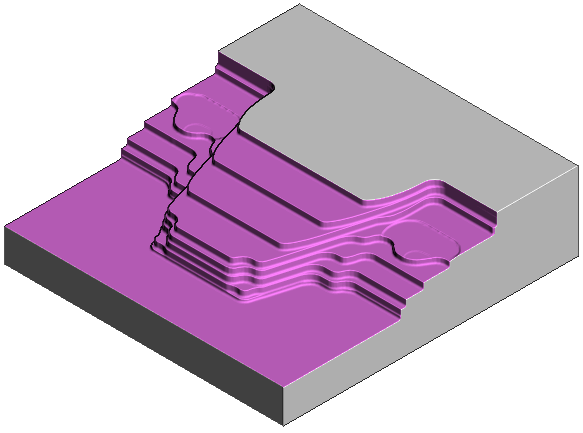

大量の材料がスピーディに除去されていますが、パーツには加工されていない大きな段差が残っています。

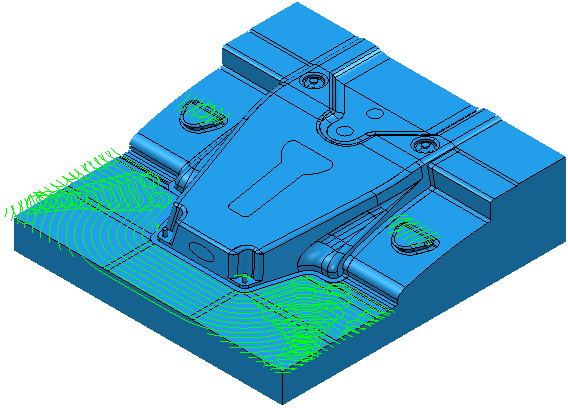

ステップ切削 オプションを使用して、段差を削減します。

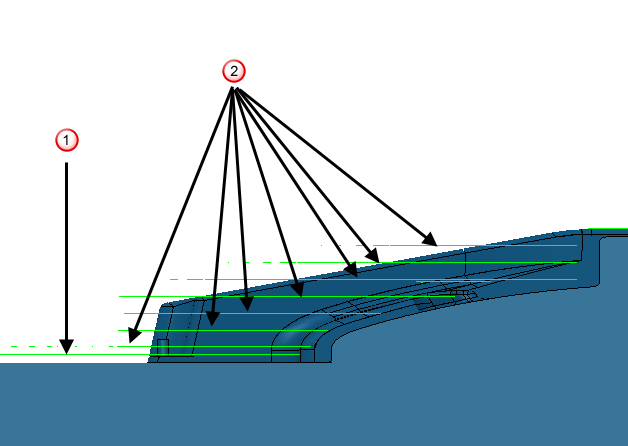

これにより、パーツの上に向かってスライスを追加します。側面からのビューで、詳細を確認します。
元の Vortex パス
ステップ切削パス

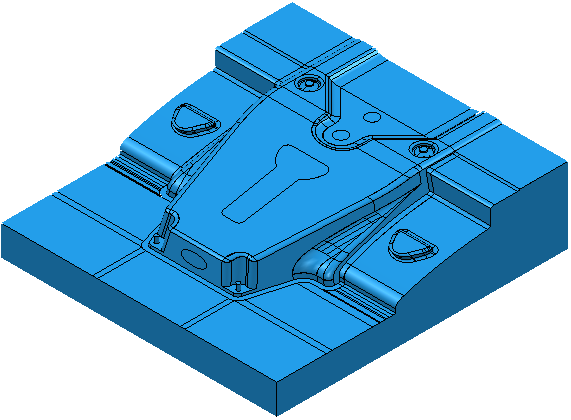

さらに多くの材料が加工されていることも分かります。
