セットアップ シートを作成する

セットアップ シートを作成するには

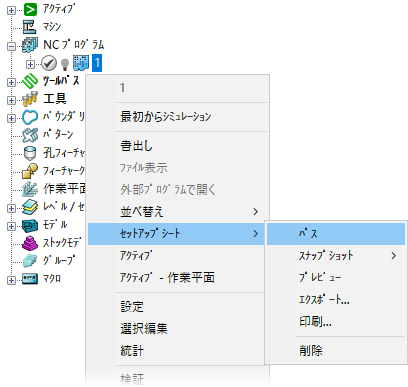

1. 個々の NC プログラム コンテキスト メニューから、[セットアップ シート] > [パス] を選択します。

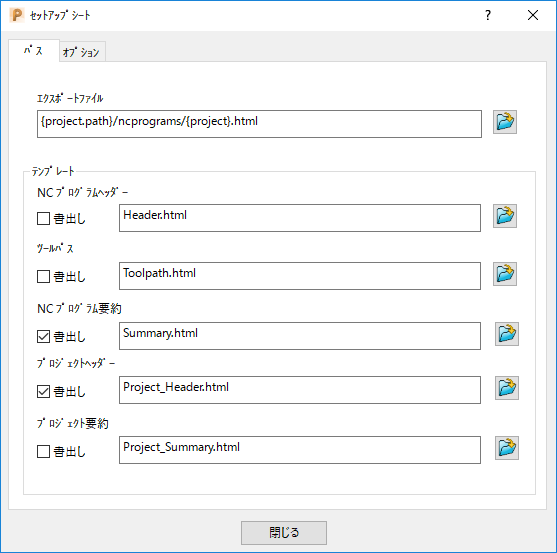

2. 表示される セットアップ シート ダイアログで、パス タブを選択します。

   最初は、既定のテンプレート セットが選択され、全てのテンプレートで 書出し チェック ボックスが選択されています。次のようなことが可能です。

   • 既定のテンプレート セットを維持し、書出し チェック ボックスを使用して、セットアップ シートの作成に使用するテンプレートを指定します。例えば、プロジェクト固有のヘッダー ページと NC プログラムの概要シートのみが必要な場合は、Header.html、Toolpath.html、および Project_Summary.html の 書出し チェック ボックスを選択解除します。
   • 独自のテンプレート セットを選択し、書出し チェック ボックスを使用して、使用するテンプレートを指定します。



3. 必要に応じて、エクスポート ファイル フィールドに別のパスを入力し、セットアップ シート ダイアログを閉じます。
4. プロジェクト モデルとツールパスのスナップショットを撮影します。
5. セットアップ シートをプレビューします。
6. 必要に応じて、テンプレートをカスタマイズし、セットアップ シートをもう一度プレビューします。

   要約ページに表示するツールパスの数を調整するには、セットアップ シート ダイアログを開き、オプション タブをクリックします。

7. 必要に応じて、セットアップ シートの印刷、またはセットアップ シートのエクスポート方法の手順に従います。
