単一ブレードカーブタブ

単一ブレードカーブ タブの用途

• 加工対象領域を区切る開始、終了、中間カーブを指定
• 指定対象カーブに加工プロパティを追加

単一ブレード カーブ タブは、単一ブレード仕上げ加工 ストラテジー ページの カーブ選択 をクリックして表示します。このタブには、以下のオプションが表示されます。

定義パネル

• 開始カーブ － 加工を開始する閉鎖カーブを選択します。



• 終了カーブ － 加工を終了する閉鎖カーブを選択します。

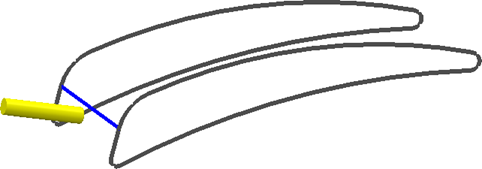

• シームカーブ － 解放カーブを選択し、開始と終了カーブを連結します。このカーブは、各ツールパスセグメントの始点を定義します。また、開始と終了カーブを連結する必要があります。


  ヒント: ブレードの前後エッジ付近にシームカーブを配置し、完成品の傷を最小限に抑えます。

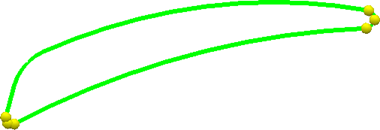

• 始点 － 選択可能なシームカーブがない場合、始点 のクリックにより、カーブの始点を定義します。



  注: 始点を選択するには、ストラテジーに対し、直径が 0 より大きい有効な工具が必要です。

修正パネル

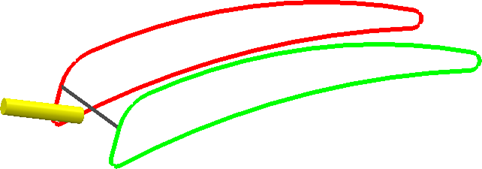

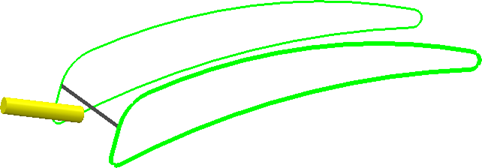

• ドライブカーブ交換 － 開始と終了ドライブカーブを交換します。
• 加工方向変更 － アップカットからダウンカット、または、ダウンカットからアップカットに加工方向を変更します。

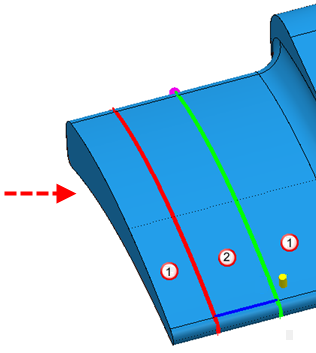

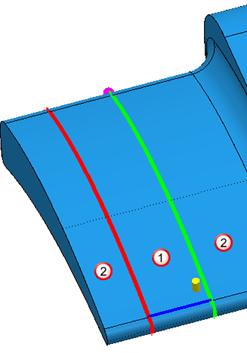

• 加工サイド反転 － 加工対象カーブのサイドを反転します。 例えば、ツールパスの作成を 2 本のカーブ間の領域から 2 本のカーブ外の領域に切替えます。加工対象カーブのサイドを表す工具が表示されます。



  ツールパス作成対象の領域

  ツールパス作成対象外の領域

  工具は加工領域に表示されます。

状態パネル

• カーブ定義 － マウスオーバーし、カーブ定義情報を表示します。

終了パネル

• 了解 － 変更を了解し、保存します。
• キャンセル － 変更を削除します。
