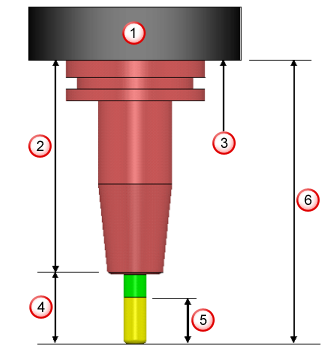

次図は、ホルダー（赤色）に取付けられた、工具先端（黄色）とシャンク（緑色）から構成される加工工具を表します。工具は、マシンのスピンドル（灰色）に取付けられます。
ここで使用されている色は、PowerMill 工具 ダイアログで使用されている色と同一です。
スピンドル
ホルダー長さ
ゲージフェース
オーバーハング
加工長さ
ゲージ長さ
加工長さ は、素材を削除するカッターの部分を表します。これが 工具先端長さ になります。
オーバーハング は、カッターが工具ホルダーから突出している量を指します。一般的に、シャンク長さ の一部が含まれています。オーバーハング は、ホルダーにカッターが取付けられると固定されます。
ヒント: 工具寿命を極力伸ばすには、オーバーハング を最短にして、パーツや未加工素材へのホルダーの干渉を回避する必要があります。
ホルダー長さ は、ホルダーがマシンに取付けられた場合に、スピンドルから突出するホルダーアセンブリの全パーツの全長になります。
ゲージ長さ とは、カッターとホルダーアセンブリが、マシンに取付けられた場合の全長になります。この長さは、工具先端とスピンドルの底部フェースである、ゲージフェース間で測定されます。
