加工モードの例

この例では、ツールパス作成時にクランプを回避する方法を説明します。

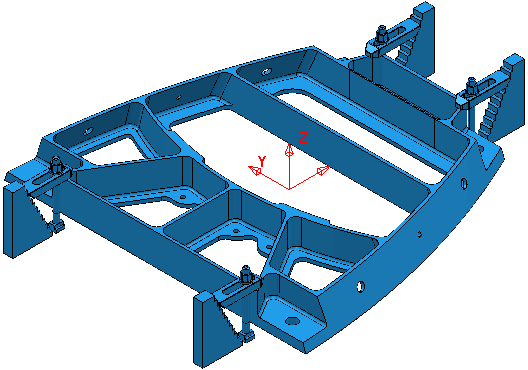

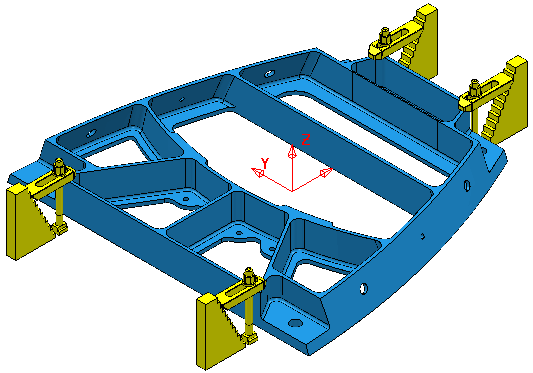

1. クランプを形成する全サーフェスを選択します。



2. [ホーム] タブ > [セットアップ] パネル > [残し代] をクリックし、コンポーネント/残し代参照 ダイアログを表示します。
3. リスト上部から残し代セットを選択します。
   1. 加工モード リストから 干渉 を選択します。
   2. コンポーネント取得 ボタンをクリックします。
   3. 適用 をクリックします。

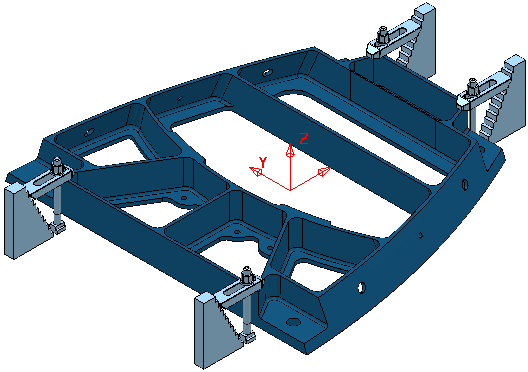

4. 結果を表示するには、[ビュー] タブ > [外観] パネル > [シェーディング] > [バウンダリー加工モード] をクリックします。



このパーツに対して作成される全ツールパスが、クランプを回避します。クランプは検出され、加工対象にはなりません。
