平坦断面の作成方法

平坦断面の作成方法

1. インテリジェント カーソル を有効にします。
2. 以下のように、平坦断面 ダイアログを表示します。
   1. エクスプローラーで個別のパターン、または、バウンダリーを右クリックします。
   2. カーブ編集 を選択します。カーブ編集 タブが表示されます。
   3. [カーブ編集] タブ > [作成] パネル > [カーブ] > [平坦断面] をクリックします。平坦断面 ダイアログが表示されます。原点のポジションがモデルに表示され、カーソルが に変化します。
3. モデル上でクリックし、スライス平面が通過するポイントを定義します。方向は、アクティブ作業平面の基準編集平面を使用して指定されます。

   カーブの座標が、平坦断面 ダイアログの 原点 セクションに表示されます。 カーソルで原点を選択するには、インテリジェント カーソル を有効にします。



4. 以下のように、サーフェスを選択します。
   1. をクリックし、サーフェス選択モードに切替えます。これにより、カーソルが に変化します 。

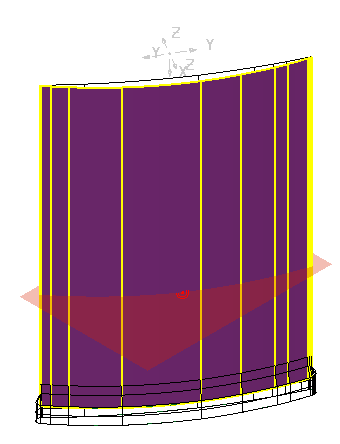

   2. モデル上のサーフェスを選択します。選択サーフェスが、紫色に変化します。



5. 以下のように設定します。
   1. トレランス － 0.01
   2. サーフェス連結トレランス － 10.0

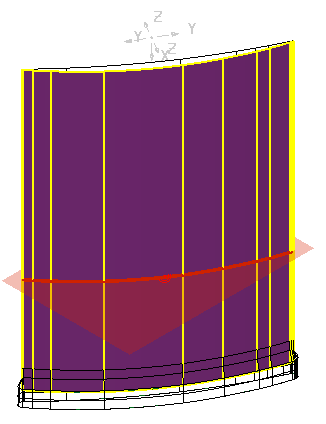

6. プレビュー をクリックします。カーブのプレビューが、モデル上に赤色の太線で表示されます。



7. 作成 をクリックします。セグメントがパターンに追加されます。

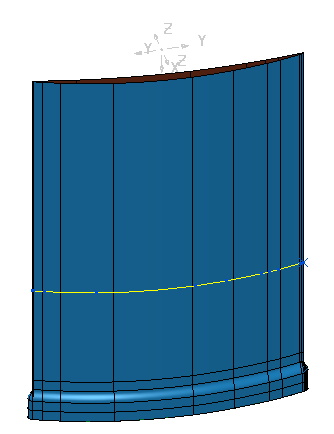

8. 閉じる をクリックし、ダイアログを閉じます。 カーブがモデル上に表示されます。
