直線連結の使用例

この例では、2 つのカーブセグメントの連結方法を説明します。開始前に カーブ編集 タブを使用し、2 本の単純カーブを作成します。

1. [カーブ編集] タブ > [編集] パネル > [連結] > [直線連結] をクリックします。
2. 連結する第 1 カーブの終点をクリックします。

   カーソルが磁石に変化します。

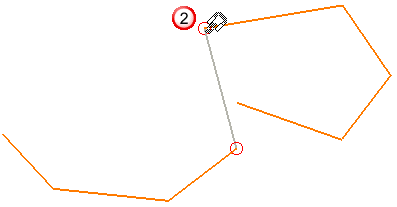

3. 第 2 カーブの終点上にマウスオーバーします。

   結果のプレビューを表示することができます。

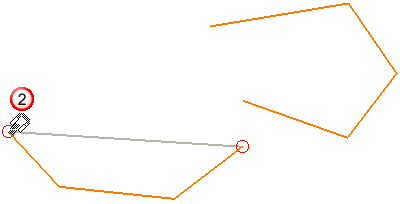

4. カーブの反対側にマウスオーバーし、異なるプレビューを確認します。



   これにより、 を使用した場合と同一の結果になります。

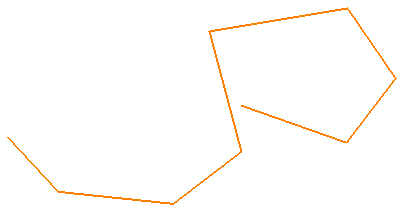

5. カーブ端末をクリックし、単一セグメントを作成します。



   2 本の初期カーブと結合セグメントは、1 つにマージされます。
