モード リストに表示されるオプションは、工具軸 項目の選択により異なります。
リード / リーン
工具軸 から リード / リーン を選択すると、リード角度 は、進行方向で参照方向に相対して測定されます。リーン角度 は、参照方向、および、工具移動方向を含む平面に相対して測定されます。そのため、リード に 0、リーン に 0 と設定すると、工具は参照方向にアラインされます。
この工具軸定義では、モード リストに以下のオプションが表示されます。
- 接触法線 － ツールパス接触法線からリード角度を測定します。これが既定オプションです。
以下のように 工具軸 が設定された等高線仕上げ加工ツールパスを使用します。
リード角度 － 0
リーン角度 － 0

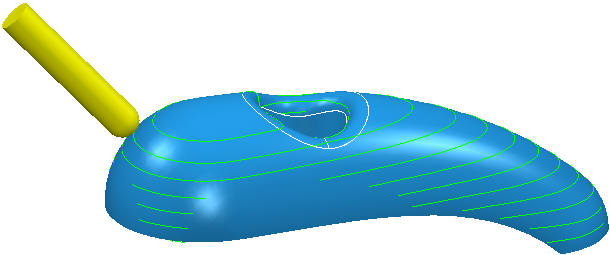

モード － 接触法線
- 垂直 － Z 軸からリード角度を測定します。
以下のように 工具軸 が設定された等高線仕上げ加工ツールパスを使用します。
リード角度 － 0
リーン角度 － 0

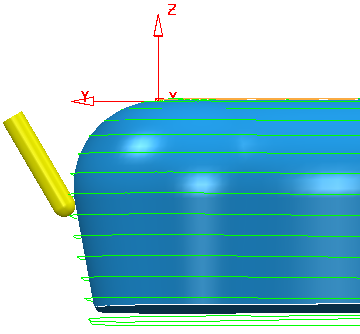

モード － 垂直

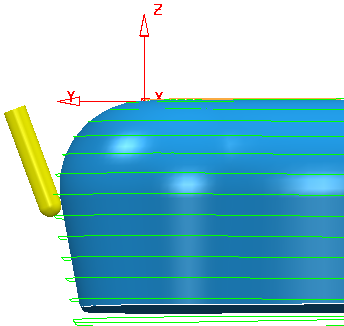

以下のように 工具軸 が設定された等高線仕上げ加工ツールパスを使用します。
リード角度 － 20
リーン角度 － 0

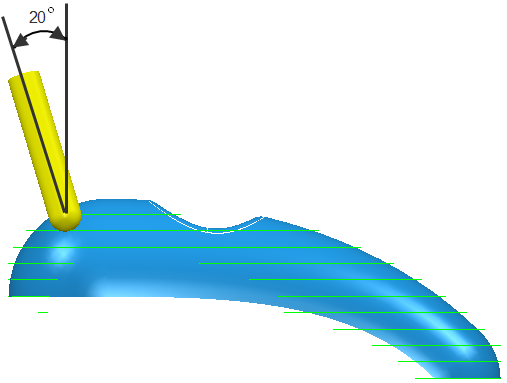

モード － 垂直
- PowerMILL 2012 R2 － PowerMill 2012R2 で利用可能であった動作を使用することができます(多くの場合で、モード － 垂直)。
垂直 以外の モード を使用していたストラテジーは次のとおりです。
|
戦略 |
PowerMILL 2012 R2 モード |
|
エンベット パターン |
接触法線 |
|
ﾌﾛｰﾗｲﾝ |
接触法線 |
|
パラメーター スパイラル仕上げ加工 |
アンダーカット角度 |
|
ツールパスを使用するパターン |
参照工具軸 |
|
輪郭 |
接触法線 |
|
投影(カーブ、ライン、平面、ポイント、サーフェス) |
プレビュー フレーム法線 |
|
サーフェス加工 |
接触法線 |
- プレビューフレーム法線 － 法線からプレビューフレームを形成するパターンまで、リード角度を測定します。
この例では、以下のように 工具軸 が設定された線投影仕上げ加工ツールパスを使用します。
リード角度 － 0
リーン角度 － 0

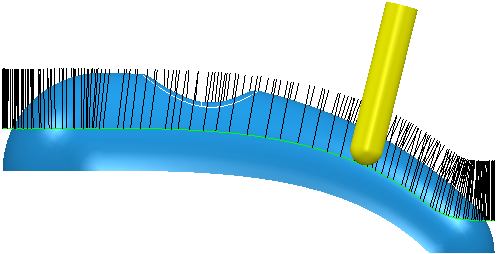

モード － プレビューフレーム法線
プレビューフレーム工具は、パターン（または、プレビューフレーム）に垂直になります。
- 参照工具軸 － 参照ツールパスに使用される工具軸から、リード角度を測定します。このオプションは、ツールパスをドライブカーブとして使用するパターン仕上げ加工ツールパスのみで有効になります。
この例では、参照ツールパスをドライブ カーブとして使用するパターン ツールパスと、次の 工具軸 を使用します。
リード角度 － 30
リーン角度 － 0

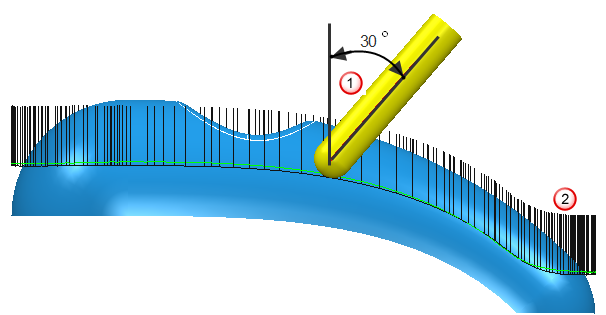

モード － 参照工具軸
リード角度
参照ツールパスの工具軸 - 接線 － 参照カーブの接線方向に垂直な角度から、リード角度を測定します。このオプションは、パターンをドライブカーブとして使用するパターン仕上げ加工ツールパスのみで有効になります。
この例では、以下のように 工具軸 が設定されたパターン ツールパスを使用します。
リード角度 － 0
リーン角度 － 0

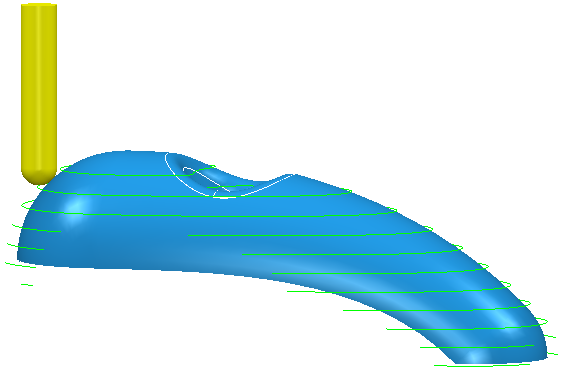

モード － 接線
- アンダーカット角度 － 指定されたアンダーカットに対応する投影方向から、リード角度を測定します。このオプションは、パラメータースパイラル仕上げ加工ツールパスのみで有効になります。
この例では、アンダーカット角度 が 10
のパラメーター スパイラル ツールパスと、次の 工具軸 を使用します。工具軸 － リード/リーン
リード角度 － 0
リーン角度 － -20
モード － アンダーカット角度
次を除いて同じオプションを使用します。
モード － 垂直
－ から / － へ工具軸
工具軸 から － から、または、－ へ を選択すると、以下の モード オプションが有効になります。
- プレビューフレーム － 工具軸はプレビューフレームで定義されます。その後、ツールパスがモデルに投影されます。
工具軸 － 始点

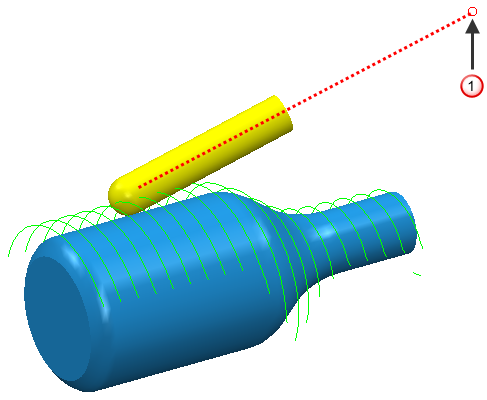

モード － プレビュー フレーム
始点工具軸が 始点 を通過しません。ただし、工具をプレビュー フレームにオフセットすると、工具は 始点 を通過します。
- ツールパス － ツールパスはモデルに投影されます。その後、工具軸はモデル上で定義されます。

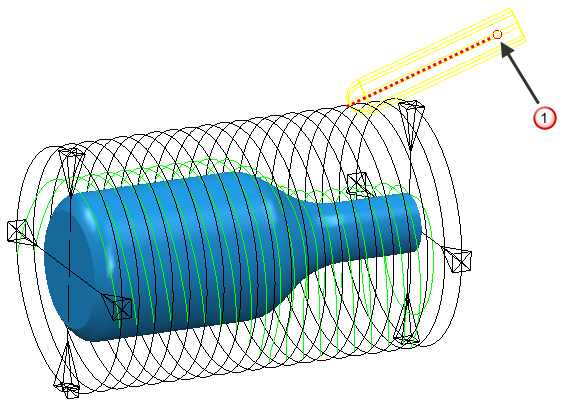

工具軸 － 始点
モード － ツールパス
工具軸が 始点 を通過します。
