伸びの使用方法

カッター補正は線状動作上のみで作動し、円状動作では作動しません。そのため、水平円弧リードイン 動作を持つ 2.5D 加工サンプルでは、カッター補正の適用が非常に困難になります。このような場合、伸びオプションを使用し、リードイン の前に 直線 リードを追加します。これにより、この直線リード上で、カッター補正の適用が可能になります。

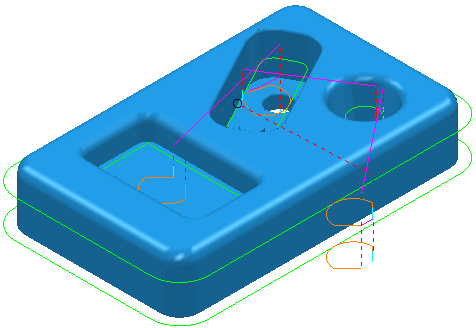

等高線 ツールパス、および、10mm エンドミル工具が設定された pockets.tri サンプルを使用します。

1. [ホーム] タブ > [セットアップ] パネル > [ツールパス コネクター] をクリックし、ツールパス コネクター ダイアログを表示します。
2. リードイン タブを選択します。
3. 以下のように設定します。
   1. 第 1 選択 － 水平円弧
   2. 角度 － 90
   3. 半径 － 10
   4. リードアウトをリードインと同一値に設定 ボタンをクリック
4. リードイン伸び から 直線 を選択し、以下の値を入力します。
   1. 距離 － 10
   2. 角度 － 90
5. リードアウト タブで、リードアウト伸び から 直線 を選択し、以下の値を入力します。
   1. 距離 － 10
   2. 角度 － 90
6. 適用、または、了解 をクリックします。

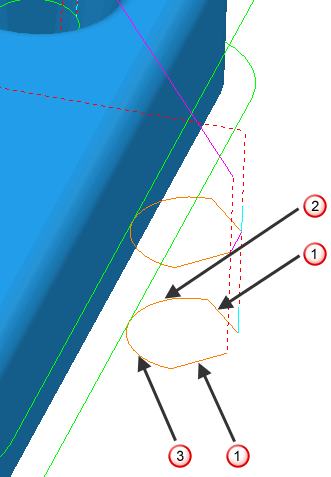

   部分拡大



   拡張子

   リードイン

   リードアウト
