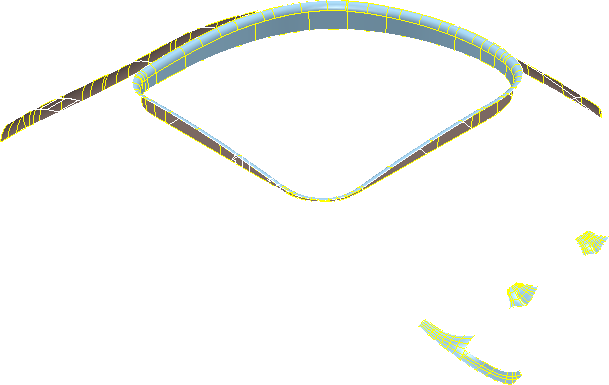

凹半径選択 ダイアログを使用し、サーフェス内の小型の凸凹サーフェスを選択します。 このダイアログは、モデルを右クリックし、[選択ツール] > [凹半径選択] を選択して表示します。
サーフェス方向付け － モデルの方向を適切に設定します。
全サーフェス － 現行ビューでは不適切な全サーフェス方向を自動的に反転します。
選択サーフェス － 現行ビューでは不適切な全ての選択サーフェス方向を自動的に反転します。
最小半径 － 選択対象凹サーフェスの最小半径を入力します。
部分的凹コンポーネントを含める － 凹領域を持つ全サーフェスを選択します。
このオプションを選択解除すると、全体が凹になるサーフェスのみ選択されます。
注: いずれかのオプションを選択すると、現行選択に追加されます。そのため、選択済みのコンポーネントに加え、凹サーフェスが選択されます。
このオプションは、[ファイル] タブ > [オプション] > [アプリケーション オプション] > [ビュー] > [3D グラフィック] の 最小半径平面 リストと併用可能です。このリストを使用し、ビュー (PowerMill の旧バージョンの既定の設定)ではなく 作業平面 (既定の設定)の観点からモデルのシェーディングが可能です。
