ネスティング操作の例

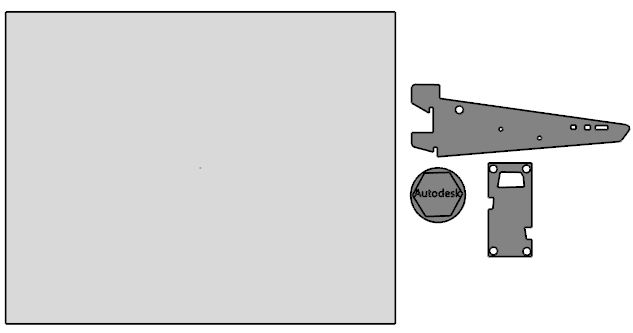

この例は、シートに 3 つの異なるパーツをネスティングする方法を示します。

1. [編集]タブ > [変換]パネル > [ネスティング]をクリックして、[ネスティング]ダイアログを表示します。

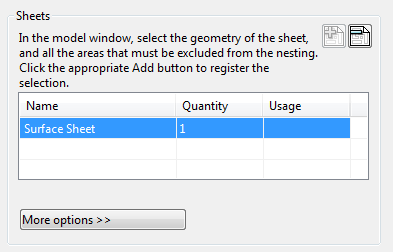

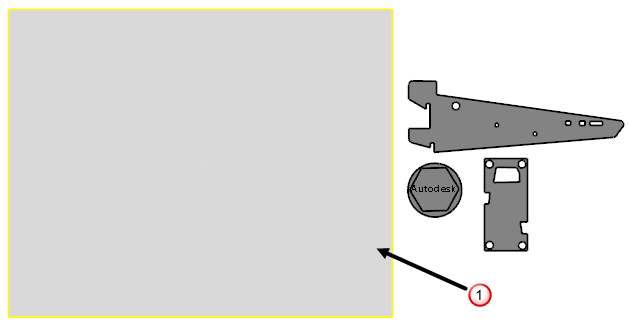

2. シートを選択します。



3. [オーガナイズされたシートとして追加] ボタンをクリックします。このシートは、ネスティング ダイアログの シート リストに追加されます。



4. サーフェス 'Bracket' パーツを選択します。

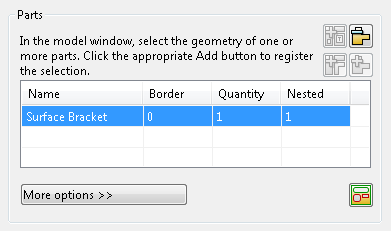

5. [単一パーツとして追加] ボタンをクリックします。パーツは、ネスティング ダイアログの パーツ リストに追加されます。



6. パーツ リストのパーツに、次の値を設定します。
   • [境界]: 2
   • [量]:3
7. 詳細 をクリックします。

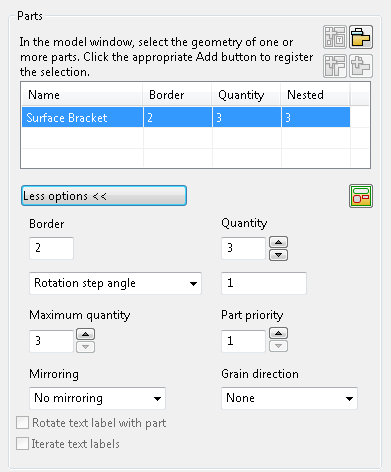

8. パーツに追加値を設定:
   • [回転ステップ角度]: 1
   • [パーツ優先]:1



9. 次のように、残りの 2 つのパーツについて、ステップ 4 から 8 を繰り返します。
   • Surface 'Slot' パーツ では次の値を使用します。[境界] 1、[量] 2、[回転ステップ角度] 1、[優先順位] 2
   • Surface 'filler' パーツ では次の値を使用します。[境界] 1、[量] 200、[回転ステップ角度] 1、[優先順位] 3。かつ、[テキストラベルをパーツとともに回転]チェックボックスが選択されていることを確認します。
   注: このオプションは、デフォルトで選択されています。

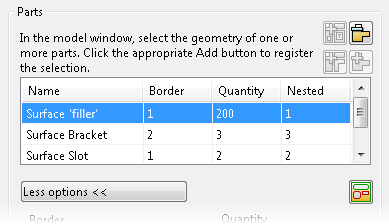

   パーツ リストは、次のように表示されます。



   注: あるいは、3 つのパーツをすべて選択して、[オーガナイズされたパーツとして追加] ボタンをクリックし、すべてを一度に追加します。次に、パーツ リストで 1 つずつ強調表示し、各パーツの値を設定することができます。
10. 適用 をクリックします｡ 入力した値に従ってパーツがネスティングされます。

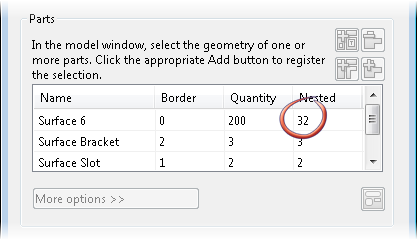

    パーツ リストが更新され、ネスティングされたパーツ数が表示されます。



    次を確認することができます。

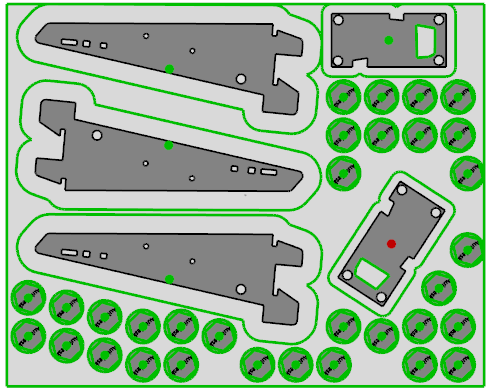

    • 全ての必要な サーフェス 'Bracket' （優先度 1） パーツがネスティングされました。
    • サーフェス 'Slot' （優先度 2）パーツの両方がネスティングされました。
    • サーフェス 'filler' （優先度 3 ）パーツのうちの 26 がネスティングされました。

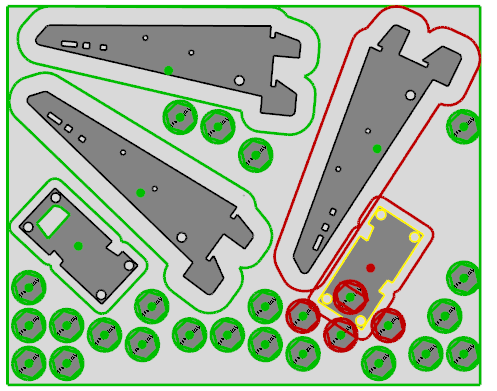

11. サーフェス 'Slot' パーツのうちの 1 つ をクリックドラッグします。 パーツを移動させると、重複パーツが赤で表示されます。



    ヒント: 境界アウトラインを選択してドラッグすることで、パーツを回転することもできます。
12. 適用 をクリックし、サーフェス 'Slot' パーツの新規ポジションに基づいて、パーツを再配置します。



    パーツが再配置され、ネスティング可能な サーフェス 'filler' パーツの数が増加しています。



ヒント: アイテムを手動で再配置する場合、アイテムは新規ポジションにロックされ、以降のネスティング操作によってパーツのポジションが変更されることはありません。 これは、中心の赤の点によって示されます。 赤の点が緑に変更して、ロックされたパーツをロック解除できます。
