[パワーフィーチャクリアランス]ページを使用して、すべてのコンポーネント カタログに適用するパワー フィーチャー クリアランスのカスタム セットを作成します。選択したクリアランスセットは、コンポーネントウィザード で使用されます。
- [ファイル] > [オプション] > [アプリケーションのオプション] > [製造] > Toolmaker > [パワーフィーチャクリアランス]を選択します。
ダイアログの初回表示時は、使用 ドロップダウンリストの デフォルト が自動選択されています。

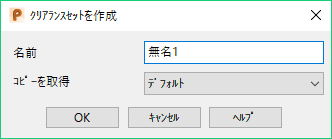

をクリックして、[クリアランスセットを作成]ダイアログを表示します。
- 新規クリアランスセットの 名前 を入力します。（例: My_Clearances）
- コピーを取得 ドロップダウンリストから、新規クリアランスセットのテンプレートとして使用するクリアランスセットを選択します。初回は、デフォルト が唯一のオプションになります。
- OK をクリックして、パワーフィーチャークリアランス ダイアログに戻ります。My_Clearances が自動選択されています。
- パワーフィーチャー名 ドロップダウンリストから、修正するパワーフィーチャーを選択します。表示される寸法は、選択により異なります。
- ドロップダウン リストから必要な[単位]を選択し、必要に応じて、クリアランス寸法を修正するための新しい値を入力します。
- OK をクリックします。My_Clearances という名前の新規クリアランスセットが作成されます。これは、元の既定のクリアランス セットのカスタマイズ バージョンです。
My_Clearances が、ClearanceSet_My_Clearances.xml という名前のファイルに保存されます。ドロップダウンリスト内のオプション上にマウスを配置すると、ファイルのロケーションが表示されます。
これにより、コンポーネントウィザード は、新規セットを作成するか、ドロップダウンリストから別のセットを選択するまで ClearanceSet_My_Clearances をクリアランスセットとして使用します。
クリアランス セットの名前変更、削除、または検出を行うには:
- [パワーフィーチャ名]ドロップダウン リストで、必要なクリアランス セットを選択します。
- 次のいずれかを選択します。
: [クリアランスセットの名前を変更]ダイアログを表示し、新しい名前を入力します。
: ドロップダウン リストからクリアランス セットを除去します。
: [クリアランスセットを選択]ダイアログを表示し、クリアランス セットを検索します。
