徐変オフセットオプションを使用して、2D カーブ、コンポジットカーブ、サーフェス上のカーブ、単一ラテラルとロンジットの徐変オフセットを作成します。
次の方法で、徐変オフセットを使用します。
- カーブを選択します。
- [編集]タブ > [変換]パネル > [徐変オフセット]をクリックします。
- [徐変オフセットワイヤフレーム]ダイアログのオプションを使用して、必要なオフセットを作成します。
- ポイント － 選択カーブの全ポイントが表示されます。 これにより、個々のポイントを選択してオフセットします。
- オフセット － ポイント リストで選択されたポイントのオフセット値を入力します。
- 挿入 － これにより、余剰ポイントをオフセットカーブに挿入できます。 例えば、2.5 を入力すると、想像上のポイントが、ポイント 2 と 3 の間のベースカーブ沿いの中間に挿入されます。 その後オフセットカーブにマップされます。 これは、ポイント 2 と 3 の中間点のパラメーター値です。
- カーブポイントをロック － オフセット テキストボックスに値を入力すると、オフセットポイントがロックされ、カーブポイントをロック オプションが自動的に選択されます。 カーブポイントをロック オプションを選択解除すると、オフセットポイントがロック解除されます。 このオプションは、[ロックされていないポイントを解放]
とともに使用されます。
- [ロックされていないポイントを解放] : ロックされていないポイントが解放され、ロックされているポイント間を線状にオフセットします。

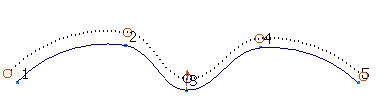

次の例ではポイント 1 と 2 がロックされていて、オフセット値は 5 になっています。 ポイント 5 はロックされ、オフセット値は 3 です。

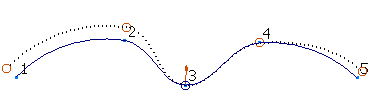

[ロックされていないポイントを解放]
ボタンをクリックすると、ロックされていないポイント 3 と 4 が、次に示すように、ロックされたポイント間で線状にオフセットします。
- 接線解放 － オフセットカーブのオフセットポイントにおける接線方向とその大きさが解放されます。
次の例において、ベースカーブのポイント 1 は 10 の値でオフセットされ、ポイント 4 は 50 の値でオフセットされます。[ロックされていないポイントを解放]
を選択すると、解放されたポイント 2 と 3 を線状にオフセットします。
接線解放 を選択すると、オフセットカーブは直線ではなくなり、接線方向はベースカーブでアラインされたままになります。
接線解放 を選択解除すると、接線方向とその大きさが解放されます。 接線方向が直線化されたオフセットカーブに沿うようになります。
- コーナー丸み付け － 不連続に選択ポイントで丸み付けされたコーナーを作成します。
このオプションは、オフセットするラテラルやロンジットには利用できません。
次の例では不連続部分でポイントが自動的に挿入され、カーブ上にポイントが 4 つ作成されています。 この追加ポイントは ポイント リスト上に表示され、他のポイントと同様にオフセットが可能です。
- カーブポイントをラベル － ポイントラベルを表示します。
- サーフェス法線沿いオフセット － サーフェス法線方向沿いにポイントをオフセットします。 このオプションは、サーフェスに従属しているポイントに利用することができます。 次の方法で、このオプションを使用します。
